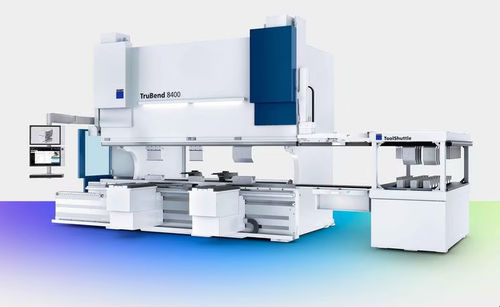

Prensa dobradeira hidráulica TruBend 8000

CNCrobóticatandem

Resumo geral
A TruBend Série 8000 é uma prensa dobradeira de grande formato concebida para dobrar peças longas, pesadas e complexas. Disponível em várias forças e comprimentos, apresenta versões acima do piso, em tandem e embutidas para cobrir grandes comprimentos de dobra e elevados tonnellages mantendo precisão e ergonomia.

Principais vantagens

• Configuração flexível: muitas opções de personalização e automação para adaptar a máquina à produção.
• Capacidade grande formato: execuções acima do piso e tandem para altas cargas e longas comprimentos de dobra.
• Altas forças de prensagem: variantes de 2.300 a 10.000 kN consoante o modelo.
• Facilidade de manuseio: grande garganta e acessórios de apoio para carga de componentes volumosos.
• Suporte ao investimento: pacotes de serviço e assistência disponíveis para garantir operação contínua.

Precisão e medição de ângulo
A precisão dos ângulos é assegurada por sistemas como ACB Laser, ACB Wireless (discos sensores integrados na ferramenta superior), Operator Controlled Bending (OCB) e a solução software TCB (Thickness Controlled Bending), reduzindo retrabalhos em peças espessas ou grandes.

Opções Heavy‑Duty
Opções HD: auxiliares de dobra, suportes de apoio com ajuste contínuo (capacidade até 300 kg), backgauges reforçados e variantes tandem/embutidas para contrariar grandes forças de dobra e facilitar a manipulação ergonómica.

Operação, automação e software
Operação intuitiva com o controlo T‑8000 S multi‑touch e opções MobileControl / MobileControl Pro. Automação: soluções robotizadas (Starmatik), ligação a armazéns, estações de centralização, pinças, trocadores de ferramentas e estações de regrip. Softwares como TruTops Boost e TecZone Bend aceleram programação e geração NC.

Destaques do equipamento

• ACB Wireless (medição angular com discos sensores integrados)
• ACB Laser (medição ótica sem contacto)
• Bombagem (crowning) ajustável com passos de 250 mm
• Até 6 eixos de backgauge controlados por CNC; backgauges HD com curso alargado
• Deslocamento da ferramenta inferior para executar dois processos com uma ferramenta
• On‑Demand Drive para poupança energética e operação mais silenciosa
• Iluminação LED da área de trabalho e opção ToolShuttle para armazenamento de ferramentas

Aplicações

• Dobra de componentes muito grandes ou pesados (grande formato, altos tonnellages)
• Dobra de peças longas e finas e nesting profundo
• Dobra em estação e tandem para comprimentos combinados até ≈16 m
• Dobra heavy‑duty com auxiliares ergonómicos e equipamento HD

Especificações técnicas (exemplos)

• Força de prensagem: 2.300–10.000 kN (dependendo da variante)
• Comprimentos de dobra: exemplos 3.230 mm / 4.420 mm / 6.120 mm / 7.050 mm / 8.050 mm
• Passagem livre entre colunas: 2.510 mm — 7.050 mm (varia por modelo)
• Distância máx. entre viga móvel e mesa: até 1.000 mm (algumas variantes 820 mm)
• Altura de instalação utilizável: tip. 880 mm
• Profundidade de garganta: tip. 620 mm (algumas variantes 420 mm)
• Interface: T‑8000 S multi‑touch
• Velocidade máx. eixo Y (operação): tip. 8–10 mm/s
• Dimensões exemplo (TruBend 8230): C ≈ 5.318 mm; Larg. ≈ 2.830 mm; Alt. ≈ 3.970 mm; peso ≈ 25.000 kg
