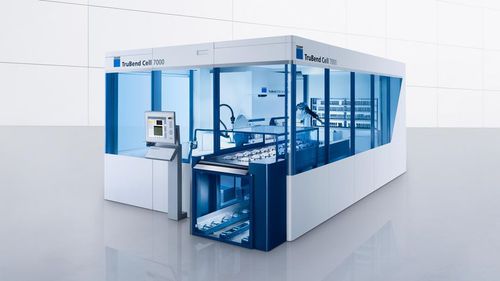

Prensa dobradeira hidráulica TruBend Cell 7000

CNCde alta velocidaderobótica

Visão geral
Solução automatizada para produção contínua e de alta velocidade de peças pequenas. A TruBend Cell 7000 reúne um layout compacto com módulos de automação integrados para dobragem autónoma e de alto rendimento de componentes até 500 x 380 mm.

Principais vantagens

• Projetada para produção 24/7 em alta velocidade.
• Maior rendimento graças ao conceito dinâmico de acionamento e às réguas traseiras de precisão.
• Especializada em peças pequenas: processamento eficiente até 500 x 380 mm.
• Fluxo de peças automatizado: sistema de transporte com opções flexíveis de armazenamento e integração em paletes.
• Ângulos precisos desde a primeira peça: medição e correção automática ACB.
• Manuseio automático de ferramentas: ToolMaster Bend para equipagem sem troca de garra.

Componentes e opções

• BendMaster: manuseio automatizado das peças e execução da dobra para pequenas peças.
• ToolMaster Bend: carregamento automático de ferramentas com reconhecimento por chip ID.
• LoadMaster Bend: carregamento em paralelo com sensor integrado para transferência precisa ao BendMaster.
• Abertura de fixação de ferramenta dividida: optimiza o uso das garras e reduz regripagens.
• Garras pivotadas e consola de troca de garras com estação de limpeza de ferramentas para trocas e manutenção automatizadas.
• Sistema de transporte: deposita peças acabadas em caixas ou as encaminha para transportador de paletes.
• ACB e ACB Wireless: medição automática de ângulos e comunicação sem fios entre ferramenta e comando, adequada para flanges curtas e superfícies reflectoras.
• TruTops Bend: apoio de programação (fatores de dobra, seleção de ferramentas, cálculo de sequências) para qualidade desde a primeira peça.
• Ferramentas com chip ID e ferramentas sensoras para deteção automática e medição em processo.

Dados técnicos (exemplo: TruBend Cell 7036)
Força de prensagem: 217 kN
Comprimento de dobra: 2 x 500 mm
Passagem livre entre colunas: 1530 mm
Altura útil de instalação: 300 mm
Profundidade de garganta: 515 mm
Velocidade de trabalho: até 50 mm/s
Tamanho máximo da peça (BendMaster): 500 x 380 mm
Peso máximo da peça (BendMaster): 1,5 kg
Capacidade máxima de carga: 15 kg
Espessura mínima da chapa: 0,5 mm
Espessura máxima da chapa: 6 mm
Peso BendMaster: 114 kg
Peso da máquina base: 4200 kg
Dimensões da máquina (C x L x A): 5500 mm x 3870 mm x 2630 mm
Altura mínima do pavilhão: 5500 mm

Características / especificações técnicas

• Modelo: TruBend Cell 7000
• Força de prensagem (ex. 7036): 217 kN
• Velocidade de trabalho: até 50 mm/s
• Tamanho máximo da peça (BendMaster): 500 x 380 mm
• Peso máximo por peça: 1,5 kg
• Capacidade máxima de carga: 15 kg
• Intervalo de espessura de chapa: 0,5 – 6 mm
• Área típica (ex.): 5500 x 3870 x 2630 mm
• Altura mínima do pavilhão: aprox. 5500 mm
