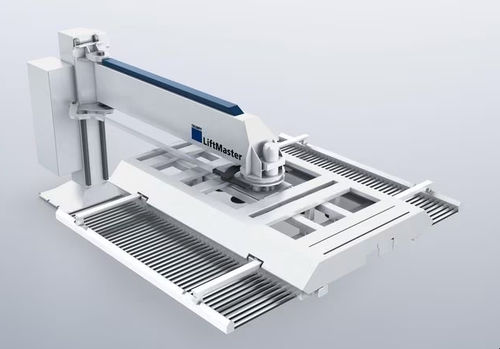

Braço de carregamento e descarregamento braço de carga LiftMaster

Automatização
O LiftMaster é uma unidade de automação flexível para carregamento, descarregamento e separação de peças em chapas. Disponível em formato grande e máxi, combina estrutura de ventosas, dentes/rasteadores e função de separação opcional para automatizar o fluxo entre máquinas de corte e armazenamento.

Características principais

• Descarregamento com poucos arranhões : componentes de preensão e dentes/correias concebidos para minimizar danos superficiais.
• Múltiplas variantes de instalação : braço giratório e estruturas modulares adaptam-se ao layout de máquina e armazém.
• Produção contínua : projetado para operação não assistida e fiável 24/7.
• Ciclos rápidos : ciclo completo de carga/descarrega com troca de paletes ≈ 4 minutos (valor indicativo).

Equipamento / Opções

• LiftMaster Sort (função de separação) : separa peças acabadas da grelha residual.
• Dentes de cinta / ganchos : permitem descarregamento preciso com mínimo risco de riscos.
• Operação com paletes auxiliares : manuseio automático de paletes auxiliares para suportar as operações.
• Estrutura de ventosas / gancho de descarga : ventosas acionáveis individualmente para recolha da chapa bruta; gancho de descarga para depositar chapas processadas.
• Separação de chapas finas : opção para chapas com película ou óleo com espessura aprox. 0,8–2 mm.

Aplicações / Exemplos de sistema

• Integração com máquinas de corte a laser e sistemas de armazenamento para automatizar o fluxo de chapas e a separação de peças.
• Exemplo: ligação indireta de uma TruLaser 3030 a uma TruStore 3030 através de módulos LiftMaster.

Dados técnicos (resumo)

• Tempo de ciclo: aprox. 230 s (grande) / 245 s (máxi).
• Tamanho máx. da chapa (carregamento/descarregamento): 3000×1500 mm (grande) / 4000×2000 mm (máxi).
• Tamanho mín. da chapa (carregamento): 1000×1000 mm; tamanho mín. da peça (descarregamento): 150×150 mm.
• Espessura máx. da chapa (carregamento): até 25 mm; descarregamento máx.: 25 mm (grande) / 20 mm (máxi).
• Espessura máx. para dentes de cinta: 15 mm.
• Peso máx. da chapa (carregamento): 900 kg (grande) / 1600 kg (máxi); (descarregamento): 900 kg (grande) / 1260 kg (máxi).

Observações
LiftMaster é disponibilizado em várias variantes de instalação (LiftMaster, LiftMaster Linear, LiftMaster Store, LiftMaster Sort). Especificações e opções dependem da variante e do país; contacte o seu representante para configuração adequada.
