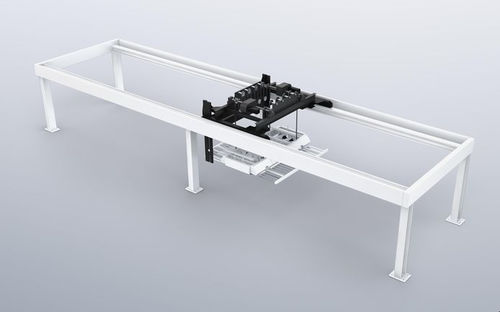

Sistema de carregamento linear LiftMaster Linear

automáticopara máquina-ferramenta

Visão geral
O LiftMaster Linear é uma unidade portante para carregamento/descarregamento que carrega e descarrega chapas automaticamente por um eixo linear para até três máquinas de processamento e até seis estações. O sistema aceita carros, máquinas, estações de carregamento e plataformas de descarga. Módulos opcionais de triagem e separação de grelha residualparam as peças acabadas dos restos de grelha.

Principais benefícios

• Manipulação de grandes chapas: suporta tamanhos máximos até 6000 mm x 2500 mm conforme variante.
• Layout flexível: pode ligar até três máquinas ou um armazém, consoante a configuração das estações.
• Totalmente automatizável: SortMaster opcional permite retirada, separação e empilhamento automáticos de peças.
• Maior produtividade: separação de grelha residual permite manuseio em um único ciclo e tempos de ciclo inferiores a um minuto por chapa em configurações adequadas.

Equipamento e opções

• Conexão multimáquina: carregamento/descarregamento simultâneo para até três máquinas; coordenado através do TruTops FMC.
• Estrutura de ventosas e rastelo de descarga: ventosas controladas individualmente para levantar chapas brutas e colocar chapas processadas em trocadores de paletes ou áreas de descarga.
• Separação de grelha residual: garras expansíveis na estrutura de ventosas removem a grelha residual enquanto as peças acabadas permanecem para descarga.
• Ganchos de correia: permitem descarregamento preciso e com mínimo risco de riscos quando aplicável.
• SortMaster (opcional): recolha, separação e empilhamento automatizado de peças cortadas.

Especificações técnicas

• Variantes de modelo: grande formato | formato máxi | formatos oversize (6000 x 2000 mm e 6000 x 2500 mm).
• Carregamento — formato máx.: 3000 x 1500 mm | 4000 x 2000 mm | 6000 x 2000 mm | 6000 x 2500 mm.
• Carregamento — formato mín.: tipicamente 1000 x 1000 mm (varia por variante).
• Carregamento — espessura máx.: até 30 mm (varia; variante maior 25 mm).
• Carregamento — peso máx.: 1100 kg | 1900 kg | 2360 kg | 2960 kg.
• Descarregamento — formato máx.: igual ao carregamento por variante.
• Descarregamento — formato mín.: tipicamente 150 x 150 mm (varia).
• Descarregamento — espessura máx.: até 30 mm (algumas variantes 20 mm); ganchos de correia 15 mm onde aplicável.
• Descarregamento — peso máx.: 1100 kg | 1900 kg | 2400 kg | 2400 kg.
