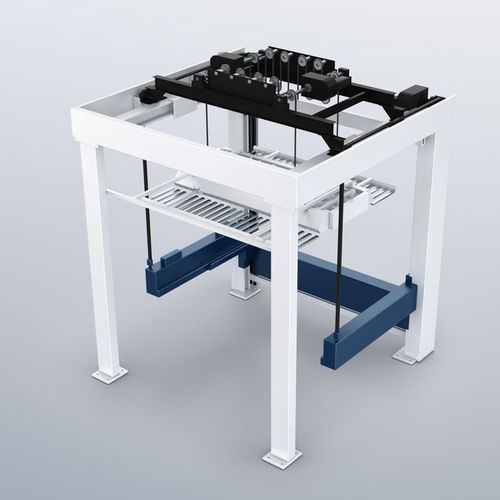

Sistema de carga e descarga LiftMaster Store series

Resumo
A solução portal LiftMaster Store liga-se diretamente ao sistema de armazenamento, requer pouco espaço e permite layouts de produção flexíveis. Integra tecnologias TRUMPF, como estrutura de ventosas com garfo de descarregamento para manuseio automatizado, carregador sincronizado para reduzir ciclos e um pórtico pick para acesso rápido a paletes. A versão LiftMaster Store Linear suporta ligação de até três máquinas e é otimizada para separação automática de esqueletos de sucata.

Principais funcionalidades

• Acesso direto ao armazém através de pórtico pick para recuperação rápida de paletes.
• Atualização rápida para célula de processamento com integração TruStore e SortMaster.
• Ciclos rápidos de processo: ciclo completo de carga/descarrega, incluindo troca de palete, em aprox. 100 segundos com o carregador sincronizado.
• Separação de esqueletos: permite produção em único ciclo e rendimento inferior a um minuto por chapa em configurações otimizadas.
• Operação multi-máquina: LiftMaster Store Linear pode carregar/descarregar até três máquinas geridas por TruTops FMC.

Componentes / Opções

• Separação de esqueletos: estrutura de ventosas com garras expansíveis para separar sucata de peças acabadas (opção para LiftMaster Store 1530).
• Estrutura de ventosas / garfo de descarregamento: ventosas controláveis individualmente para recolher chapas brutas e depositar chapas acabadas na área de descarga.
• SortMaster: extração e classificação automatizada de peças individuais em contentores ou sobre paletes/carros.
• Ligação multi-máquinas (LiftMaster Store Linear): carga/descarrega simultânea de até três máquinas, coordenada via TruTops FMC.
• Carregador sincronizado: transfere a palete de peças acabadas entre a mesa de matéria-prima e o trocador de paletes para manuseio sincronizado.
• Paletes auxiliares: suportam automaticamente os processos de carga e descarga.

Dados técnicos (resumo)
LiftMaster Store formato grande | LiftMaster Store formato máxi
Carregamento
Formato máximo da chapa: 3000 mm x 1500 mm | 4000 mm x 2000 mm
Formato mínimo da chapa: 1000 mm x 1000 mm | 1000 mm x 1000 mm
Espessura máx. (carregamento): 30 mm | 30 mm
Peso máx. da chapa (carregamento): 1100 kg | 1900 kg
Descarregamento
Formato máximo da chapa: 3000 mm x 1500 mm | 4000 mm x 2000 mm
Formato mínimo (descarregamento): 150 mm x 150 mm | 150 mm x 150 mm
Espessura máx. (descarregamento): 30 mm | 30 mm
Espessura máx. (dentes de cinta): 15 mm | 15 mm
Peso máx. (descarregamento): 1100 kg | 1600 kg

Aplicações / Benefícios
O LiftMaster Store permite ligação compacta ao armazém, ciclos rápidos, separação eficiente de esqueletos e capacidade para alimentar várias máquinas em linhas de produção de corte laser 2D altamente automatizadas.
