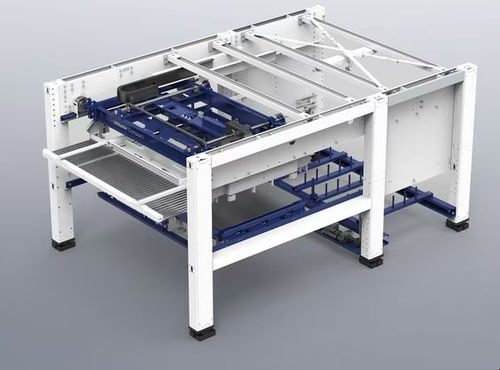

Sistema de carregamento automático LiftMaster Compact

para máquina-ferramenta

Resumo
O LiftMaster Compact é uma unidade compacta de carregamento e descarregamento de chapas do portfólio TRUMPF, concebida para a automatização do manuseio de peças planas. Esta solução modular e dinâmica destina‑se a ciclos de processamento curtos e pode operar com ou sem interface de armazenamento. O tempo de ciclo padrão é de 90 segundos, otimizando o débito de manuseio.

Vantagens principais

• Operação sem supervisão: suporta funcionamento 24/7 mantendo fiabilidade do processo.
• Tempo de ciclo reduzido: ciclo completo de carregamento/descarregamento, incluindo troca de palete, em 90 segundos.
• Manuseio síncrono: opção de carregador sincronizado para carregamento e descarregamento simultâneos.
• Expansão modular: integração com TruStore e PartMaster para formar uma célula de processamento completa.

Equipamentos e opções

• PartMaster: remoção manual de peças acabadas e estruturas residuais.
• Carregador sincronizado: quadro de sucção que transporta paletes de peças acabadas e desloca‑se horizontalmente entre a mesa de matéria‑prima e o trocador de paletes.
• Sistemas de carrinhos: carrinhos de carregamento em alternativa à mesa de matéria‑prima standard.

Exemplos de integração
Exemplos de integração incluem TruLaser 3030 fiber ou TruLaser 5030 fiber com LiftMaster Compact, configurações com PartMaster e TruStore 3030, e células multi‑máquina com várias unidades LiftMaster Compact e sistemas TruStore.

Tabela comparativa — dados técnicos
Colunas: LiftMaster Compact formato grande | LiftMaster Compact formato máxi
Formato máximo da chapa: 3000 mm x 1500 mm | 4000 mm x 2000 mm
Formato mínimo (carregamento): 1000 mm x 1000 mm | 1000 mm x 1000 mm
Formato mínimo (descarregamento): — | — (descarregamento min. 150 mm x 150 mm indicado abaixo para ambas as variantes)
Espessura máxima (carregamento/descarregamento): 30 mm | 25 mm
Peso máximo da chapa: 900 kg | 1600 kg
Peso máximo em paletes de peças acabadas (carregamento/descarregamento): 3000 kg | 5000 kg
Altura máx. pilha de carregamento (stand‑alone): 300 mm | 300 mm
Altura máx. pilha de descarregamento (stand‑alone): 250 mm | 250 mm
Altura máx. pilha (TruStore): 170 mm | 170 mm
Espessura máx. para dentes de cinta: 15 mm | 15 mm

Características / especificações técnicas

• Tempo de ciclo: 90 segundos por ciclo completo de carregamento/descarregamento (incl. troca de paletes).
• Operação: suporta produção 24/7 sem operador.
• Manuseio simultâneo: opção de carregador sincronizado para operações paralelas de carga/descarrega.
• Formato máximo (grande): 3000 mm x 1500 mm.
• Formato máximo (máxi): 4000 mm x 2000 mm.
• Formato mínimo de carregamento: 1000 mm x 1000 mm.
• Formato mínimo de descarregamento: 150 mm x 150 mm.
• Espessura máxima da chapa: 30 mm (grande) / 25 mm (máxi).
• Peso máximo da chapa: 900 kg (grande) / 1600 kg (máxi).
• Peso máximo em paletes de peças acabadas: 3000 kg (grande) / 5000 kg (máxi).
• Alturas máximas de pilha: carregamento 300 mm (stand‑alone) / 170 mm (TruStore); descarregamento 250 mm (stand‑alone) / 170 mm (TruStore).
• Espessura máxima para dentes de cinta: 15 mm.
