Sensor de visão para reconhecimento de objetos VisionLine

para detecção de defeitosHMI

Descrição

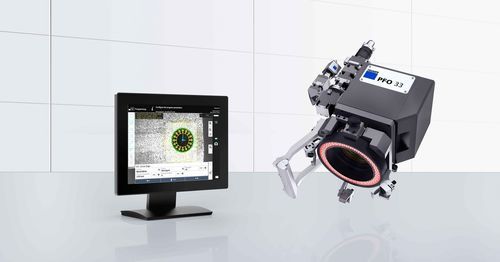

TRUMPF VisionLine é um sistema de processamento de imagens baseado em câmara para aplicações de corte e solda. VisionLine detecta automaticamente a posição dos componentes, transmite os dados ao comando da máquina e auxilia no posicionamento correto do cordão de solda ou do foco do laser. Está disponível como pacote integrador para ópticas de processamento e para TruLaser Station e TruLaser Cell.

Principais funções

• Deteção de posição por câmara e observação visual com retículo no foco.
• Biblioteca de atributos/modelos para teach-in e criação rápida de tarefas.
• Opções: Basic (monitorização), Detect (deteção de arestas/características), Project (implementações personalizadas); Adjust disponível para TruLaser Cell 3000.
• Compatível com fontes laser TruDiode, TruDisk, TruFiber e TruPulse.

Vantagens

• Melhoria da capacidade do processo: reduz requisitos de posicionamento sem perda de qualidade.
• Integração mais rápida: interface intuitiva e biblioteca de atributos facilitam a configuração e o teach-in.
• Rastreabilidade: dados de imagem podem ser armazenados para documentação do processo e controlo de qualidade.
• Solução integrada de um só fornecedor: TRUMPF fornece laser, sistema de sensores de processo e consultoria de aplicação.

Variantes de produto

• VisionLine Basic: imagem digital da câmara com retículo no foco do laser para monitorização e teach-in; corrige o desvio observação/laser, particularmente com ópticas scanner PFO.
• VisionLine Detect: deteção de arestas e reconhecimento de características por templates (manchas, círculos, linhas, interseções) para correção de posição.
• VisionLine Project: pacote de serviço personalizado com estudo de viabilidade, desenvolvimento de rotinas de processamento de imagens estáveis em processo e documentação.

IA e treino
VisionLine Detect pode ser ampliado com EasyModel AI, uma plataforma de treino em cloud que permite treinar modelos de IA baseados em imagem com poucos dados e sem conhecimentos de programação. O filtro AI para VisionLine Detect melhora o reconhecimento de características em condições de iluminação difíceis ou com processos a montante variáveis.

Aplicações

• Soldagem de hairpins em estatores de motores: reconhecimento preciso da posição dos hairpins.
• Soldagem de componentes eletrónicos: deteção de pinos a soldar em unidades de comando, sensores e atuadores.
• Soldagem de junções: deteção de pontos de cordão em trocadores de calor ou guias de bancos.
• Marcação e medição de distância para controlo de qualidade em peças de transmissão e outros componentes.

Especificações técnicas

• Sistemas disponíveis: TruLaser Cell 3000 (integrável com TruLaser Station e outros sistemas laser).
• Lasers compatíveis: TruDiode, TruDisk, TruFiber, TruPulse.
• Opções: Basic, Detect, Project; Adjust (TruLaser Cell 3000).
• Distâncias focais disponíveis (exemplos): 150 / 200 mm (FocusLine Professional); 150 / 200 / 250 mm (WeldLine Modular); 150 / 200 / 250 / 300 mm (BEO D50); 200 / 300 mm (BEO D70); 255 / 345 / 450 mm (PFO 33-2); 255 / 450 mm (PFO 3D-2).
• Tempo típico de processamento de imagem: 80 ms - 150 ms.
• Precisão típica da pesquisa da distância de trabalho: ±50 μm (f = 150 mm, TruLaser Cell 3000).
• Precisão típica da deteção de posição: ±20 μm no centro da imagem.
