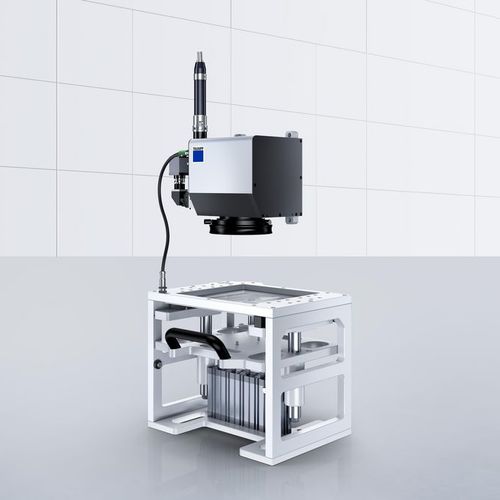

Sistema de monitoramento de soldagem a laser Melt Travel Monitor

de temperaturade mediçãode processo

Visão geral
O monitor de percurso de fusão TRUMPF mede o abaixamento da peça durante a soldagem por transmissão a laser de plásticos e desliga o laser quando se alcança uma quantidade de fusão pré-definida. Um sensor indutivo comercial pode ser ligado à ótica scanner através de uma interface analógica. Os dados de percurso de fusão são apresentados no mesmo software usado para controlo de temperatura e podem ser guardados num Quality Data Storage (QDS) para avaliação posterior.

Principais benefícios

• Controlo do processo: desliga o laser após uma quantidade de fusão definida para controlar soldagens axiais.
• Integração direta: a interface do sensor está localizada nas óticas PFO para instalação simplificada.
• Rastreabilidade: séries de medições podem ser armazenadas no QDS para avaliação da qualidade.

Aplicações
Soldagem axial de componentes plásticos, por exemplo carcaças de unidades de controlo eletrónico, sensores e atuadores, com óticas scanner que exigem monitorização do abaixamento da peça e do comportamento de fusão.

Compatibilidade
PFO 2D | PFO 3D | BEO D35 | BEO D70
TruFlow | - | - | - | -
TruDisk | - | - | - | -
TruPulse | - | - | - | -
TruFiber | - | - | - | -
TruDiode | Sim (PFO 2D) | - | - | -
TruMicro | - | - | - | -

Especificações técnicas

• Função: monitorização do percurso de fusão (abaixamento da peça) durante a soldagem por transmissão a laser de plásticos.
• Tipo de sensor: sensor indutivo comercial ligado por interface analógica.
• Apresentação e dados: percurso de fusão apresentado no software de controlo de temperatura; compatível com Quality Data Storage (QDS).
• Controlo do laser: possibilidade de desligar o laser após uma quantidade de fusão pré-definida para melhorar o controlo do processo.
• Integração: interface do sensor integrada nas óticas scanner da série PFO.
