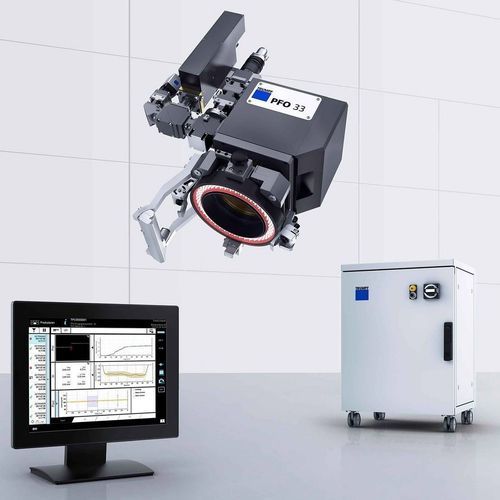

Sensor ótico de luz VisionLine OCT Check

para sistema de visãode formaintegrado

Visão geral
Sensor baseado em tomografia de coerência óptica (OCT) para monitoramento da profundidade de solda em processo, sincronizado com a produção. O VisionLine OCT Check mede a profundidade de keyhole/capilar e a geometria do cordão solidificado, permitindo inspeção a 100% ao longo do cordão com ópticas PFO sem necessidade de ajuste de parâmetros.

Principais vantagens

• Monitoramento em linha sincronizado com o processo de soldagem para deteção imediata de desvios.
• Elimina a necessidade de cortes transversais destrutivos durante a produção.
• Interfaces mínimas para integração simples em planta e redução de rejeitos.
• Rastreabilidade consistente: dados vinculados ao ID do componente e armazenáveis via QDS 2.0.
• Configuração rápida: assistência por câmara para alinhamento e ajuste preciso.
• Inclui VisionLine Detect e VisionLine OCT Detect (detecção de posição e reconhecimento de características 3D).

Interface de usuário
O assistente de programação VisionLine orienta a configuração; os dados relevantes de produção são exibidos de forma clara e a ajuda online, bem como as funções de suporte, simplificam a parametrização e a operação diária.

Memória de dados e qualidade
Monitoramento e registo em tempo real da profundidade e geometria do cordão. Os dados de qualidade podem ser armazenados e recuperados via QDS 2.0 para suportar decisões de processo e rastreabilidade.

Integração
Integração fluida nas soluções TRUMPF: as funções OCT operam em toda a área de trabalho PFO; o OCT está integrado no circuito de segurança do laser e é controlado via TruControl. Óptica disponível: PFO 33 (requer PFO de 3.ª geração). Lasers compatíveis: TruDisk e TruFiber.

Dados técnicos (tabela)
Lasers disponíveis: TruDisk (1030 nm, 515 nm), TruFiber (1075 nm, Multi Mode)
Óptica disponível: PFO 33 (geração 3)
Faixa de comprimento de onda OCT: 820–860 nm (Classe 3B)
Taxa de medição do sensor OCT: 250 kHz
Área de medição axial: ±5 mm (dependendo da distância focal)
Área de medição lateral: Ø 15–25 mm (dependendo da distância focal)
Resolução axial: 12 μm
Resolução lateral: ≥2 μm (dependendo de parâmetros e configuração ótica)
Faixa típica de medição de profundidade de solda: 0,5–5 mm (dependendo do projeto do processo e configuração ótica)

Especificações técnicas

• Produto: VisionLine OCT Check (sistema sensor para monitoramento da profundidade de solda)
• Lasers compatíveis: TruDisk 1030 nm, 515 nm; TruFiber 1075 nm (Multi Mode)
• Ópticas compatíveis: PFO 33 (requer PFO geração 3)
• Comprimento de onda OCT: 820–860 nm (Classe 3B)
• Taxa de medição OCT: 250 kHz
• Área axial: ±5 mm
• Área lateral: Ø 15–25 mm
• Resolução axial: 12 μm
• Resolução lateral: ≥2 μm
• Faixa típica de profundidade de solda: 0,5–5 mm
