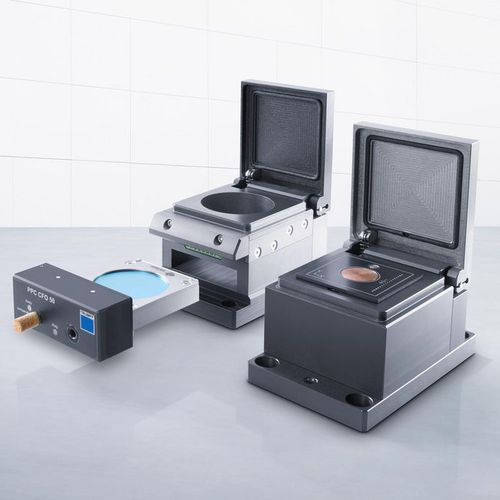

Calibrador de potência

de deslocamentoprogramávelcom função de documentação

Resumo
A CalibrationLine da TRUMPF verifica, em intervalos regulares e individualmente definíveis, se a posição do foco e a potência laser na peça de trabalho correspondem às especificações definidas. Se necessário, a CalibrationLine corrige o foco nas direções X, Y e Z e ajusta a potência laser através do software de comando TruControl, alinhando programa e realidade. Os dados de medição são armazenados numa base de dados FiFo e podem ser consultados ou exportados; valores selecionados estão disponíveis via Quality Data Storage.

Principais benefícios

• Sempre o foco correto: calibra a posição do foco e compensa variações de longo prazo e térmicas.
• Potência laser adequada: assegura resultados de soldagem consistentes após substituições de fibra ou óptica, verificando e corrigindo a potência na peça.
• Transparência completa: rastreabilidade através de dados de medição detalhados armazenados e possibilidade de exportação.

Variantes de produto

• CalibrationLine Focus – Verificações regulares em intervalos personalizáveis para garantir que a posição do foco na peça corresponde às especificações; ajuste e calibração automáticos do foco. Com a PFO 2D, a comunicação via fieldbus com um eixo externo permite determinar a posição do foco em Z.
• CalibrationLine Power – Verificações regulares em intervalos definíveis individualmente para validar a potência laser na peça; corrige a potência via TruControl quando necessário para manter resultados de soldagem consistentes e de alta qualidade.

Aplicações

• Soldagem laser remota de componentes de carroçaria: permite a calibração precisa do sistema completo durante a soldagem.
• Limpeza/decapagem de células de bateria: apoia o controlo de qualidade indireto ao medir a potência média e a posição do foco com o TruMicro 7000.

Matriz de compatibilidade — CalibrationLine Power
PFO 2D | PFO 3D | BEO D35 | BEO D50 | BEO D70-2
TruDisk | ✓ | ✓ | ✓ | ✓ | ✓
TruPulse | - | - | - | - | -
TruFiber | ✓ | ✓ | ✓ | ✓ | ✓
TruDiode | ✓ | ✓ | ✓ | ✓ | -
TruMicro 7000 | ✓ | - | - | - | -
TruLaser Cell 3000 | ✓ | - | ✓ | ✓ | ✓
TruLaser Station 5005 | ✓ | - | ✓ | ✓ | ✓

Matriz de compatibilidade — CalibrationLine Focus (seleção alternativa)
PFO 2D | PFO 3D | BEO D35 | BEO D50 | BEO D70-2
TruDisk | ✓ | ✓ | - | - | -
TruPulse | ✓ | ✓ | - | - | -
TruFiber | ✓ | ✓ | - | - | -
TruDiode | ✓ | ✓ | - | - | -
TruMicro 7000 | ✓ | - | - | - | -
TruLaser Cell 3000 | ✓ | - | - | - | -
TruLaser Station 5005 | ✓ | - | - | - | -

Características / especificações técnicas

• Tipo: Sistema de sensores — CalibrationLine.
• Funções: Calibra a posição do foco (X, Y, Z) e a potência do laser; corrige foco e potência via TruControl; dados de medição armazenados em base FiFo; exportáveis; valores selecionados disponíveis via Quality Data Storage.
• Variantes: CalibrationLine Focus, CalibrationLine Power.
• Benefícios: Maior repetibilidade; compensação de deriva térmica e de longo prazo; qualidade de soldagem consistente após alterações de componentes/ópticas; rastreabilidade através de valores medidos armazenados.
• Aplicações típicas: Soldagem laser remota (componentes de carroçaria), limpeza/decapagem de células de bateria (monitorização da potência média e posição do foco com TruMicro 7000).
• Compatibilidade: Ver as matrizes de compatibilidade acima para combinações de laser e ópticas suportadas.
