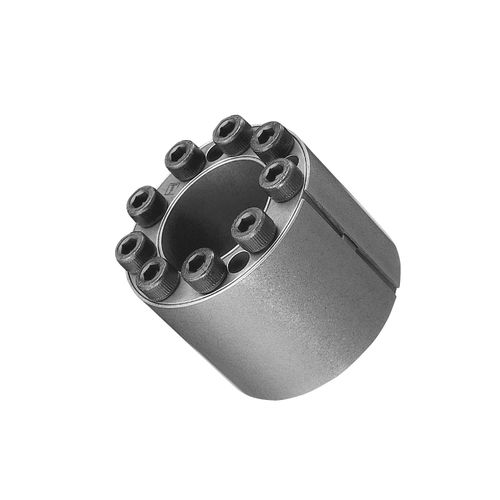

Acoplamento com dispositivo de travamento AD-N series

cubo-árvorelargoautocentrante

Tipo de transmissão de binário de grande capacidade. - Possui uma capacidade de transmissão de binário 1,5 a 3 vezes superior à da série AS. * Função de centragem incluída. Não é necessário o trabalhoso processamento do degrau do rebordo. * O rebordo não se move durante a montagem. Conjunto padrão Especificações padrão · Possui o mesmo diâmetro interior e exterior que a série AS, facilitando a substituição de várias unidades da série AS. ・A Tsubaki é a única empresa que oferece uma gama a partir de Φ19. Deixe connosco a transmissão de binários elevados em eixos de pequeno diâmetro. Diâmetro do eixo aplicável: Φ19 a Φ300 Tolerância aplicável: Eixo: h8; Furo do cubo: H8 Rugosidade superficial aplicável: Ra1,6 Niquelagem química ・As unidades são revestidas com níquel químico resistente ao descascamento. ・Os parafusos de bloqueio têm um tratamento de superfície especial com efeito lubrificante, pelo que não é necessária lubrificação adicional durante a montagem. ・As dimensões e o binário de transmissão são idênticos às especificações padrão da série AD-N. Sem redução do binário. ・Adequado para aplicações que requerem binários de grande capacidade, tais como a fixação de eixos de rodas de bogies numa sala limpa.
