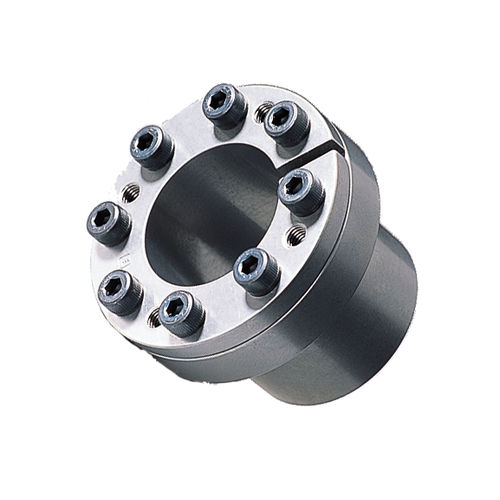

Acoplamento por fricção TF series

autocentranteem açopara eixo de transmissão

Esta série apresenta a menor relação entre o diâmetro interior e o diâmetro exterior, sendo ideal para cubos de pequeno diâmetro. - A menor relação entre o diâmetro interior e o diâmetro exterior da série, pelo que pode ser utilizada mesmo quando o diâmetro do ressalto é pequeno. - O número de parafusos de aperto é o mais reduzido da série, o que reduz o tempo de montagem. * Função de centragem incluída. Não é necessário o trabalhoso processamento do degrau do cubo. Conjunto padrão É composto por quatro peças: anel interior, anel exterior, espaçador e parafuso de aperto. - Esta série é altamente compatível e está disponível junto de muitos fabricantes, tanto a nível nacional como internacional. Diâmetro do eixo aplicável: Φ6 a Φ90 Tolerância aplicável: Eixo: h8; Furo do cubo: H8 Rugosidade superficial aplicável: Ra1,6 Níquelado sem corrente elétrica ・As unidades são revestidas com níquel sem corrente elétrica resistente ao descascamento. ・Os parafusos de bloqueio têm um tratamento de superfície especial com efeito lubrificante, pelo que não é necessária lubrificação adicional durante a montagem. ・As dimensões e o binário transmissível são os mesmos dos modelos TF padrão. Sem redução de binário. ・As relações entre diâmetros interno e externo reduzidas, disponíveis a partir de Φ10, são ideais para cubos de pequeno diâmetro, tal como na série padrão. Diâmetro do eixo aplicável: Φ10 a Φ90 Tolerância aplicável: Eixo: h8 Furo do cubo: H8 Rugosidade superficial aplicável: Ra1,6
