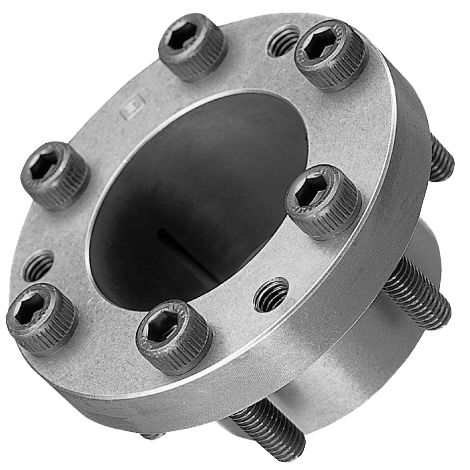

Acoplamento com dispositivo de travamento EF series

autocentranteem açopara eixo de transmissão

Trata-se de um tipo de flange de pressão integrada com o mesmo diâmetro interior e exterior que a série EL. · Trata-se de uma flange de pressão integrada com o mesmo diâmetro interior e exterior que a série EL, o que elimina a necessidade de fabricar uma flange de pressão. - Possui um binário de transmissão 2 a 3 vezes superior ao da série EL, pelo que pode ser utilizada como substituto de várias unidades da série EL. * Função de centragem incluída. Não é necessário o trabalhoso processamento do degrau do cubo. Especificações Padrão - A pequena relação entre o diâmetro interior e o diâmetro exterior permite a sua utilização com cubos de pequeno diâmetro. ・Trata-se de uma série exclusiva da Tsubaki, não disponível noutras empresas. - Um modelo simples composto por três peças: anel interior, anel exterior e parafuso de aperto. Diâmetro do eixo aplicável: Φ10 a Φ120 Tolerância aplicável: Eixo: h8; Furo do cubo: H8 Rugosidade superficial aplicável: Ra1,6
