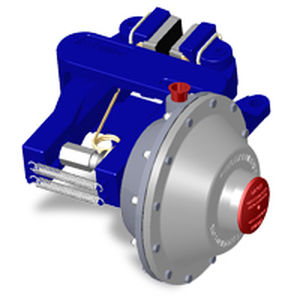

Freio de disco MR

de molacom liberação pneumática

A série Twiflex MR de pinças de travão de disco é adequada para utilização com discos de 12,7 mm ou 25,4 mm de espessura. O diâmetro mínimo do disco é de 250mm. O diâmetro mínimo do disco para o MR2 é de 460mm. Normalmente são utilizados um ou dois calibradores por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os travões podem ser posicionados em qualquer ângulo em torno da periferia do disco, mas idealmente devem ser montados horizontalmente (isto é, na posição das 3 horas ou 9 horas). Se o ângulo de montagem do calibrador for superior a 10° em relação à horizontal, ou em aplicações de eixo vertical, deve ser montado com um elo de equalização. Está disponível uma gama de discos de travão da Twiflex (ver Conjuntos de Disco e Cubo). Para operação pneumática utilizar ar comprimido seco, filtrado e não-lubrificado. Os travões pneumáticos requerem uma válvula de controlo, accionada manualmente ou por sinal pneumático ou eléctrico. As classificações apresentadas nos gráficos são baseadas em pastilhas de travão totalmente montadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os travões de disco Twiflex devem ser utilizados com pastilhas de travão Twiflex sem amianto. Raio efectivo do disco = raio real (m) - 0.03m.
