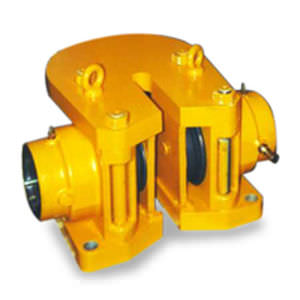

Pinça de freio de disco VS series

acionada por molacom liberação hidráulica

A pinça de travão de disco Twiflex VS é composta por dois módulos fixados entre placas de montagem superior e inferior em forma de U por barras de pressão. Tipicamente são utilizados um ou dois calibradores por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os travões podem ser posicionados em qualquer ângulo em torno da periferia, mas idealmente montados horizontalmente (nas posições das 3 horas ou 9 horas). O diâmetro mínimo do disco é de 1000mm, sem limite máximo, excepto por limitações práticas. O calibrador padrão pode acomodar espessuras de disco de 38mm a 50mm - consultar Twiflex para discos de espessura superior a 50mm. Está disponível um arranjo de calibrador tandem partilhando uma placa comum, central, de montagem; o diâmetro mínimo do disco é de 2000mm. As classificações apresentadas nas tabelas baseiam-se em pastilhas de travão totalmente montadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os travões de disco Twiflex devem ser utilizados com pastilhas de travão Twiflex sem amianto. Raio efectivo do disco = raio real (m) - 0,110m. Nota: A vida de fadiga da mola é uma função da classificação do calibrador.
