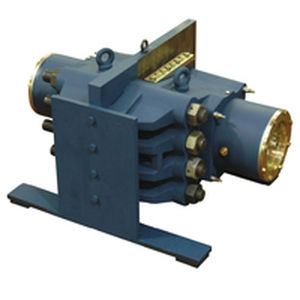

Pinça de freio de disco GMX series

pneumáticaacionada por molacom liberação hidráulica

A série Twiflex GMX de pinças de travão de disco é semelhante à gama MX, mas oferece uma maior área de pastilhas. As GMX25, GMX30 e GMX40 são adequadas para utilização com discos de 25,4mm, 30mm e 40mm de espessura, respectivamente. A pinça SGMX só é adequada para uso com discos de 25,4mm de espessura. O diâmetro mínimo do disco é de 610mm. Os calibradores GMX/SGMX podem ser utilizados com qualquer um dos propulsores da série Twiflex e apresentam um mecanismo de ligação patenteado para assegurar um desgaste uniforme da almofada. Normalmente são utilizados um ou dois calibradores por disco, mas o número pode ser aumentado dependendo do tamanho do disco. Os travões podem ser posicionados em qualquer ângulo em torno da periferia do disco, mas idealmente devem ser montados horizontalmente (isto é, na posição das 3 horas ou 9 horas). Se o ângulo de montagem do calibrador for superior a 10° em relação à horizontal, ou em aplicações de eixo vertical, deve ser montado com um kit de montagem inclinado ou um elo de equalização. Está disponível uma gama de discos de travão da Twiflex (ver Conjuntos de Disco e Cubo). Para operação pneumática utilizar ar comprimido seco, filtrado e não-lubrificado. Os travões pneumáticos requerem uma válvula de controlo, accionada manualmente ou por sinal pneumático ou eléctrico. As classificações apresentadas nos gráficos são baseadas em pastilhas de travão totalmente montadas e condicionadas com um coeficiente de fricção nominal μ = 0,4. Os travões de disco Twiflex devem ser utilizados com pastilhas de travão Twiflex sem amianto. Raio efectivo do disco = raio real (m) - 0,06m.
