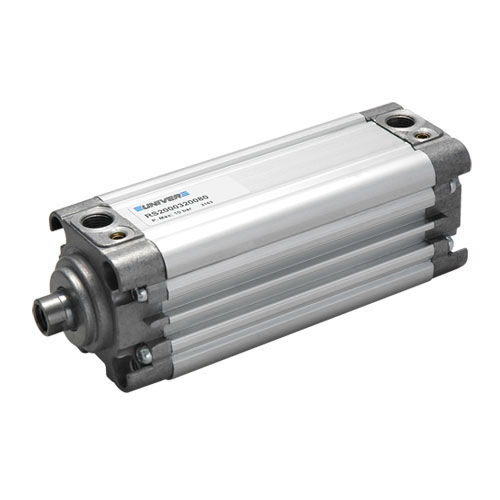

Cilindro pneumático RS series
de simples açãorobustocompacto

cilindro pneumático
cilindro pneumático
Guardar nos favoritos
Comparar


Características

Tipo
pneumático
Configuração
de simples ação
Grau de proteção
robusto
Outras características
compacto, em tandem, convencional
Curso

MÁX: 25 mm
(0,984 in)

MÍN: 5 mm
(0,197 in)

Força

MÁX: 80 N

MÍN: 24 N

Torque

2 Nm, 3 Nm, 5 Nm, 8 Nm
(1,475 ft.lb, 2,213 ft.lb, 3,688 ft.lb, 5,9 ft.lb)

Descrição

Uma nova série de cilindros compactos para cursos longos e aplicações pesadas padrão fornecidos com guias e hastes superdimensionadas, a primeira com amortecimento pneumático ajustável sem variações de tamanho. Os intereixos, diâmetros de centragem e hastes estão em conformidade com as especificações ISO 6431 e VDMA 24562. CARACTERÍSTICAS TÉCNICAS Pressão de trabalho: 1,5 - 10 bar Temperatura ambiente: -20°C - 80CC Fluido: ar filtrado, lubrificado ou não Perfil do cilindro em liga de alumínio extrudido com haste cromada. Guias superdimensionados. Amortecimento ajustável (10 mm -). A versão com haste de pistão não-rotativa (RQ-....series) é fornecido de série com flange montado na haste fêmea. Velocidade máxima de funcionamento: 1 m/s. Versão magnética. A pedido -Sensor magnético DF-.... (Acessórios da seção página 2) -Bracelete de protecção do fio para o sensor magnético peça n.º DHF-002100. -Flange para série RS tipos 200-201-260-270. -Haste de pistão oca apenas para versão com haste de pistão passante. -Adequado para unidade de bloqueio apenas com haste cromada. (secção High-Tech página 4) -Cilindro da série STRONG com bloqueio de segurança integrado (secção High-Tech página 61) -Deslize as unidades apenas para cilindro com pistão estendido. (secção High-Tech página 51) Detalhes de construção -Barril em liga de alumínio extrudido, anodizado externa e internamente às 15 horas, perfil liso, sensores embutidos. -Tampas terminais fundidas em liga de alumínio. -Parafusos auto-roscantes em aço zincado. -Haste de aço cromado; aço inoxidável sob consulta. -Pistão de alumínio. -Acetal resina slide. -Mancais superdimensionados. -Vedantes de pistão em borracha nitrílica. -Vedantes de haste de poliuretano.

---
