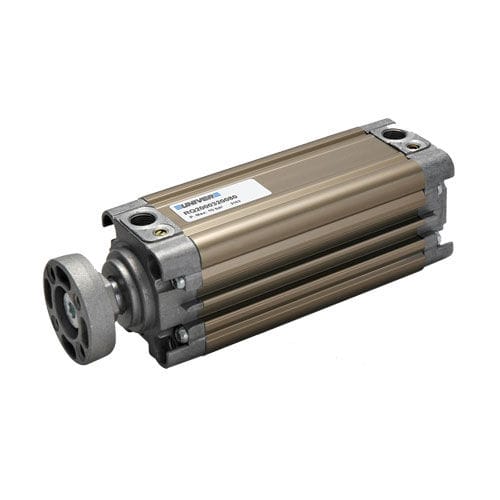

Cilindro pneumático RQ series

de simples açãorobustocompacto

Uma nova série de cilindros compactos para cursos longos e aplicações pesadas padrão fornecidos com guias e hastes superdimensionadas, a primeira com amortecimento pneumático ajustável sem variações de tamanho. Os intereixos, diâmetros de centragem e hastes estão em conformidade com as especificações ISO 6431 e VDMA 24562. CARACTERÍSTICAS TÉCNICAS Pressão de trabalho: 1,5 - 10 bar Temperatura ambiente: -20C - 80°C Fluido: ar filtrado, lubrificado ou não Perfil do cilindro em liga de alumínio extrudido com haste cromada. Guias superdimensionados. Amortecimento ajustável (10 mm -). A versão com haste de pistão não-rotativa (RQ-....series) é fornecido de série com flange montado na haste fêmea. Velocidade máxima de funcionamento: 1 m/s. Versão magnética. A pedido -Sensor magnético DF-.... (Acessórios da seção página 2) -Bracelete de protecção do fio para o sensor magnético peça n.º DHF-002100. -Flange para série RS tipos 200-201-260-270. -Haste de pistão oca apenas para versão com haste de pistão passante. -Adequado para unidade de bloqueio apenas com haste cromada. (secção High-Tech página 4) -Cilindro da série STRONG com bloqueio de segurança integrado (secção High-Tech página 61) -Deslize as unidades apenas para cilindro com pistão estendido. (secção High-Tech página 51) Detalhes de construção -Barril em liga de alumínio extrudido, anodizado externa e internamente às 15 horas, perfil liso, sensores embutidos. -Tampas terminais fundidas em liga de alumínio. -Parafusos auto-roscantes em aço zincado. -Haste de aço cromado; aço inoxidável sob consulta. -Pistão de alumínio. -Acetal resina slide. -Mancais superdimensionados. -Vedantes de pistão em borracha nitrílica. -Vedantes de haste de poliuretano.
