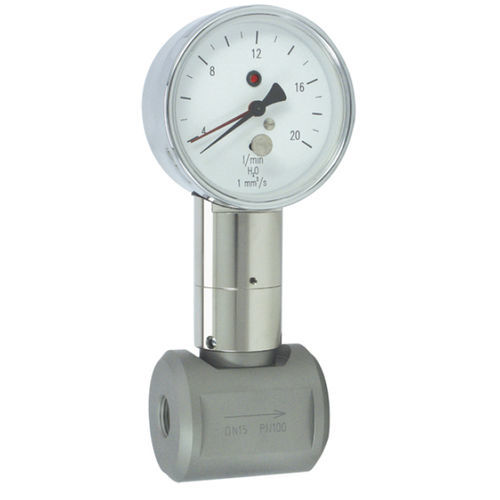

Medidor de vazão de disco oscilante TZ1 series

para líquidosem linhaflangeado

grande ecrã analógico ● Monitor e ecrã ajuste simples através do indicador de arrastamento insensível à sujidade comprimento de instalação curto Características O fluxo de volume eleva uma unidade de disco (equipada com um íman) para fora de uma sede de válvula contra uma força de mola. O íman acciona o movimento do visor por meio de um acoplamento magnético. Manuseamento e funcionamento Nota incluir uma secção recta de acalmia de 5 x DN na entrada e na saída incluir um filtro se os meios estiverem sujos (utilizar filtro magnético para componentes ferríticos). deve ser assegurado que os valores indicados para a tensão, corrente e potência não são excedidos. quando ligado, deve ser ligada uma carga em série. os detalhes eléctricos aplicam-se a cargas óhmicas. As cargas capacitivas e indutivas devem ser operadas utilizando um circuito de protecção. Ajuste O microinterruptor (opcional) é ajustado através do parafuso de ajuste serrilhado fornecido. O parafuso permite ajustar o indicador de arrastamento para o valor de comutação desejado. O valor indicado corresponde a um valor de comutação Opções ● Microinterruptor de contacto dourado Goldkontakt ● mín: 5 V DC, 1 mA ● max: 125 V AC, 30 V DC, 1 A ficha Harting especial ● Gamas de medição para Informação para encomenda especifique a direcção do fluxo, o meio e a gama de medição. para óleos. Indicar a viscosidade, a temperatura e a designação (por exemplo, ISO VG 68) (consultar a gama de dosagem). para gases, indicar a pressão (relativa ou absoluta), a temperatura e o meio (por exemplo, ar) (solicitar gama de dosagem)
