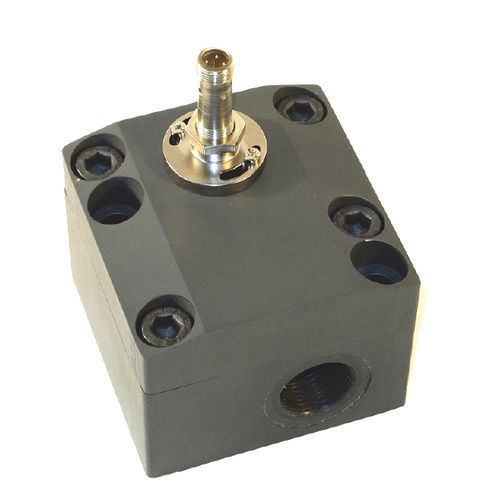

Transmissor de fluxo de engrenagem VHZ series

volumétricopara líquidoscompacto

Ideal para meios viscosos (óleos) Construção leve e compacta numa caixa de alumínio Para aplicações com custos reduzidos saída analógica e saída de comutação concebido para utilização industrial construção pequena e compacta instalação simples simples de usar saída de cabo infinitamente rotativa Características O medidor de caudal de roda dentada VHZ mede o caudal segundo o princípio volumétrico, em que um par de rodas dentadas é movido proporcionalmente ao caudal. O movimento das rodas dentadas é medido através da parede da caixa envolvente por um sensor. Os dispositivos são adequados para meios viscosos, fluidos e auto-lubrificantes, bem como para fluidos aquosos, tais como sabões, pastas, emulsões, etc., que tenham um carácter não abrasivo. que tenham um carácter não abrasivo. Devido ao princípio de funcionamento volumétrico, os dispositivos são quase completamente independentes da viscosidade. O transdutor FLEX no sensor tem uma saída analógica (4...20 mA ou 0...10 V) e uma saída de comutação, que pode ser configurada como um interruptor de limite para monitorizar o mínimo ou o máximo, ou como uma saída de frequência. A saída de comutação foi concebida como um controlador pushpull e pode, por conseguinte, ser utilizada como uma saída PNP ou NPN. O estado da saída de comutação é sinalizado por um LED amarelo na ligação; o LED tem visibilidade em toda a volta. O sensor é configurado na fábrica ou, em alternativa, pode ser configurado com a ajuda do configurador de dispositivos ECI-1, disponível como opção (interface USB para PC). Um parâmetro seleccionável pode ser modificado no dispositivo, com a ajuda do clipe magnético fornecido. Nesse caso, o valor de medição atual é salvo como valor do parâmetro. Exemplos desses parâmetros são o valor de comutação ou o valor final da faixa de medição.
