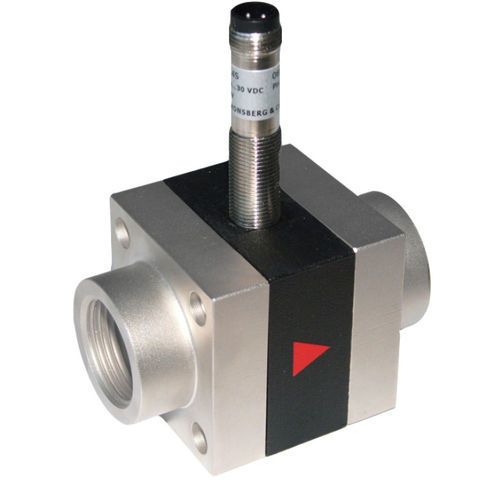

Transmissor de fluxo de diafragma XF series

para líquidoscom saída analógica

Uma membrana elástica fina feita de aço inoxidável, que cobre toda a secção transversal do fluxo, é deflectida pelo fluido em fluxo, empurrando assim contra um batente arqueado. A forma do batente e as propriedades elásticas da membrana significam que mesmo os fortes golpes de aríete não causam danos. O reduzido número de peças em contacto com o fluido garante um funcionamento fiável e uma baixa tendência para a contaminação. As peças de ligação para ambos os lados podem ser seleccionadas livremente e são flangeadas. Estão disponíveis várias larguras nominais e materiais. Removendo os quatro parafusos da conexão flangeada, é simples remover a unidade de medição para manutenção, enquanto as conexões permanecem na tubulação. O conversor / contador FLEX-XF integrado tem uma saída analógica (4...20 mA ou 0...10 V) e uma saída de transístor (push-pull). A saída de transístor pode ser utilizada como interruptor de limite para monitorizar o mínimo ou o máximo, mas também como saída de frequência. Existe um íman revestido a plástico no diafragma. Quando há uma deflexão, o seu campo magnético altera-se, o que é detectado por um sensor fora da área de fluxo. Uma vez que a membrana apenas se dobra e funciona sem rolamentos, não existe praticamente qualquer efeito de fricção. O movimento ocorre, portanto, praticamente sem histerese e os resultados do teste têm uma reprodutibilidade muito boa. O baixo volume do diafragma resulta num tempo de resposta rápido. A cobertura quase completa da secção transversal do fluxo na posição neutra permite uma sensibilidade inicial muito elevada. Assim que existe o mais pequeno fluxo, a membrana é necessariamente deflectida. A avaliação de toda a secção transversal do fluxo significa que não há problemas no encaminhamento de tubos.
