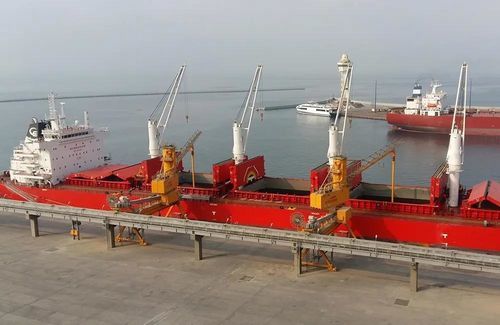

Descarregador industrial

para materiais a granelde navio

Visão geral
A série de descarregadores pneumáticos NIV são unidades de sucção concebidas para a descarga de granéis em grande escala. A unidade de sucção integra uma casa de máquinas (componentes mecânicos) e uma lança em treliça tubular que suporta os tubos de sucção, montada num anel giratório para posicionar os tubos sobre o porão. O material é conduzido para o centro do anel giratório e a filtragem é assegurada por uma grande unidade de filtro autopulente.

Características principais

• Personalizável
  • Totalmente configurável conforme requisitos do cliente e condições do local
  • Opções de montagem: pórtico fixo, pórtico sobre carris, pórtico sobre rodas de borracha, sobre pneus/rodas
  • Versões com baixa emissão de poeira e ruído
  • Diversas vazões para adaptar a diferentes tamanhos de navios
  • Interfaces de descarga: camiões, correias transportadoras, vagões
  • Ampla gama de acessórios e adaptações específicas ao local

• Construção simples e resistente
  • Ligas altamente resistentes ao desgaste para comportas e tubagens de descarga
  • Projeto com baixa turbulência e redução de perda de carga graças a cotovelo otimizado
  • Dimensionado para milhões de toneladas de descarga em condições standard

• Baixa emissão de poeira
  • Filtro autopulente por pulso de ar comprimido (área de filtração 68–400 m²) sem partes móveis no elemento filtrante
  • Opções adequadas para operação em ambientes urbanos ou sensíveis

• Baixo consumo de energia
  • Turbo‑blower de acionamento direto com regulação por inversor para otimizar o consumo
  • Turbo‑compressor multietapa de desenho aeronáutico para melhor desempenho
  • Tranca de ar VIGAN para exaustão estanque do produto
  • Tubagem de descarga otimizada para limitar perdas de pressão

• Lança hidráulica
  • Sistema hidráulico seguro e fiável para elevar/recolher a lança desde o navio
  • A lança pode levantar uma minicarregadora para tarefas de manutenção

• Segurança desde o projeto
  • Inclui estudo ATEX, análise de riscos e documentação CE no pacote padrão
  • Segurança obtida por princípios de projeto mecânico sem dependência de eletrónica complexa
  • Engenharia específica para o local em relação a vento, sismos e outras restrições locais

• Melhor eficiência
  • Alta eficiência de descarga com redução limitada da capacidade durante a limpeza do navio

Referências / Instalações típicas

• Casablanca, Morocco – NIV 800 tph / 750 kW on rails (2017)
• Rio de Janeiro, Brazil – Two NIV 300 tph / 250 kW on rails (2018)
• Port Sudan, Sudan – NIV 600 tph / 500 kW with gantry on rubber wheels (2015)
• Dunkerque, France – NIV 600 tph / 500 kW on gantry on rails (2017)
• Calaca, Philippines – Two NIV 600 tph / 500 kW on gantry on rails (2017)
• Yanbu, Saudi Arabia – Two NIV 500 tph / 400 kW with gantry on rails (2021)
• Taichung, Taiwan – NIV 500 tph / 400 kW with gantry on rails (2020)
• Chattogram, Bangladesh – NIV 200 tph / 160 kW with gantry on rails (2021)
• Durban Port, South Africa – Two NIV 600 tph / 500 kW with gantry on rails (2022)

Características / Especificações técnicas

• Série: NIV
• Tipo de equipamento: descarregador pneumático para navios (tipo sucção)
• Componentes principais: casa de máquinas, lança em treliça tubular, tubos de sucção, anel giratório, grande filtro autopulente
• Área de filtração: 68–400 m² (sistema por pulso, sem partes móveis)
• Capacidades típicas: 200–800 tph conforme configuração
• Potências típicas: 160–750 kW conforme capacidade
• Configurações de instalação: sobre carris, pórtico sobre carris, pórtico sobre rodas de borracha, pórtico fixo, sobre pneus/rodas
• Materiais & proteção ao desgaste: ligas resistentes ao desgaste para comportas e tubagens
• Tratamento de ar: turbo‑blower de acionamento direto, projeto multietapa, regulação por inversor
• Estanqueidade & exaustão: tranca de ar VIGAN para exaustão estanque
• Vida útil/desempenho: dimensionado para milhões de toneladas
• Segurança & conformidade: estudo ATEX, análise de riscos e documentação CE incluídos; projeto adaptado ao local (vento/sísmico)
