Descarregador industrial

para materiais a granelde naviopara recipientes

Visão geral
Aproveitando a sua vasta experiência na importação e exportação de terminais em todo o mundo, a VIGAN fornece soluções turnkey para terminais de cereais e fertilizantes, incluindo projeto, fabricação e comissionamento de instalações completas.

Escopo turnkey

• Descarregadores e carregadores pneumáticos e mecânicos para navios
• Guindastes
• Sistemas de transporte (correia e corrente)
• Estações de pesagem e ensacamento
• Silos de armazenamento e máquinas portáteis
• Supervisão de engenharia e obras civis

Estudo de caso — Porto de Djibouti
O projeto e a fabricação dos novos equipamentos de descarga multifuncionais e armazéns para a Port De Djibouti S.A. (PDSA) foram subcontratados à VIGAN. O novo terminal permite descarregar, manusear, armazenar e ensacar grãos e fertilizantes para um total de aprox. +/- 2.000.000 toneladas por ano e atende navios de 30.000 a 100.000 TPM. Foram construídas instalações separadas para grãos e fertilizantes para evitar contaminação cruzada.

Equipamentos fabricados e comissionados para descarga de grãos e fertilizantes

• 1 descarregador pneumático de navios NIV600 com capacidade de descarga de 600 tph / 500 kW, montado sobre trilhos
• Conjunto de sistemas de correia e transporte por corrente
• 1 tremonha móvel sobre rodas com 3 linhas de ensacamento de 60 t/h e carregamento em camião
• 14 linhas de ensacamento de 60 t/h
• 2 armazéns ao nível do solo totalizando 85.000 t (terminal de grãos) e 2 armazéns totalizando 145.000 t (terminal de fertilizantes)
• 2 estações de carregamento a granel para camiões
• 2 tremonhas receptoras a granel

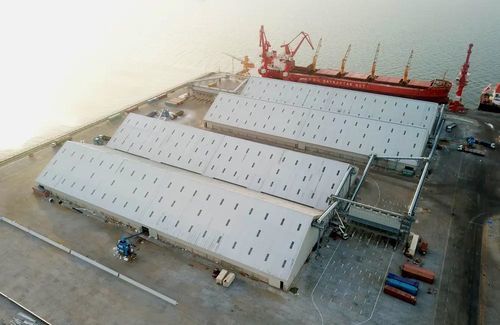

Galeria
Existem várias imagens do terminal e dos equipamentos instalados que mostram as instalações, transportadores, descarregadores e áreas de armazenamento.

Especificações técnicas

• Marca: VIGAN (VIGAN Engineering SA)
• Produto: Terminais turnkey para manuseio de materiais a granel (grãos & fertilizantes)
• Vazão instalada (ex. Djibouti): aproximadamente +/- 2.000.000 toneladas/ano
• Dimensão de navios atendidos: 30.000 a 100.000 TPM
• Modelo de descarregador: NIV600
• Capacidade do descarregador: 600 tph
• Potência do descarregador: 500 kW
• Montagem do descarregador: sobre trilhos
• Linhas de ensacamento: 14 linhas de 60 t/h; tremonha com 3 linhas de 60 t/h
• Capacidades de armazém: terminal de grãos 85.000 t (total), terminal de fertilizantes 145.000 t (total)
• Sistemas de transporte: correia e corrente
• Equipamentos adicionais: guindastes, estações de pesagem, máquinas portáteis, estações de carregamento de camiões, tremonhas receptoras
