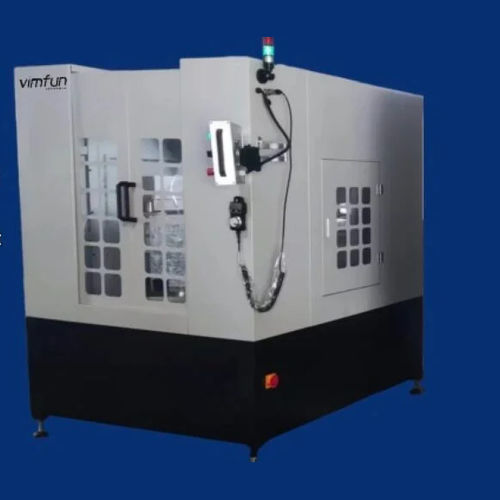

Serra com fio diamantado SGI 20

verticalpara vidropara cerâmica

Visão geral
O SGI 20 é uma serra de fio diamantado contínuo CNC compacta e de alta precisão, projetada para cortar pequenos componentes de vidro e cerâmica com contornos complexos. Suporta corte reto e perfilamento 2D irregular, adequada para laboratórios ópticos, fabricantes de filtros e instituições de P&D.

Principais características

• Funções de corte duplas: fatiamento reto e conformação de contornos via importação DXF para perfis complexos.
• Estrutura compacta de pórtico vertical que proporciona rigidez mecânica; acomoda peças de até 200 × 200 × 200 mm.
• Sistema de movimento de alta precisão: curso Y/Z 200 × 200 mm acionado por servomotores com fusos e guias; posicionamento ±0,01 mm; precisão de corte ≤ 0,03 mm.
• Software CNC compatível com DXF com CAM integrado para arcos, diagonais e combinações de arestas retas.
• Fio diamantado eletrodepositado Ø 0,35–0,8 mm acionado por servomotor de alta velocidade; comprimento do loop 1797 mm.
• Lubrificação automática a óleo e refrigeração por água com tanque e circulação integrados.
• Recursos de segurança: detecção de quebra de fio, botão de parada de emergência, proteções elétricas e sensores de proximidade.

Aplicações

• Vidro para filtros ópticos (filtros de banda estreita, filtros IR) e peças em bruto para óptica a laser.
• Cerâmicas técnicas (Al2O3, AlN e cerâmicas sinterizadas para módulos RF, eletrónica de potência, substratos térmicos).
• Placas de quartzo, microlentes, pequenas janelas de quartzo, peças brutas de lentes e substratos para guias de onda ópticas.
• Janelas e substratos personalizados para sensores para MEMS, LiDAR e espectroscopia.

Demonstrações de corte / Notas comparativas
A máquina demonstra operação suave e qualidade de arestas limpas em demonstrações; adequada para fatiamento de vidro de filtros e perfis cerâmicos complexos. Em comparação com outras tecnologias, serras de fio diamantado CNC (ex.: SGI 20) oferecem suporte total a formas complexas via importação DXF, alta precisão (≤ 0,03 mm), impacto térmico mínimo e excelente acabamento superficial.

Parâmetros

• 1 | Comprimento máximo da peça (mm) | 200
• 2 | Largura máxima da peça (mm) | 200
• 3 | Altura máxima da peça (mm) | 200
• 4 | Curso da mesa Y (mm) | 200
• 5 | Curso da mesa Z (mm) | 220
• 6 | Velocidade máxima do fio diamantado (m/s) | 33
• 7 | Menor incremento de avanço Y (mm) | 0,01
• 8 | Menor incremento de avanço Z (mm) | 0,01
• 9 | Precisão de reposicionamento Y (mm) | 0,01
• 10 | Precisão de reposicionamento Z (mm) | 0,01
• 11 | Consumo total de energia (kW) | 1,5
• 12 | Alimentação | 220V 50Hz
• 13 | Dimensões da máquina (mm) | 1044 × 950 × 1810
• 14 | Peso da máquina (kg) | 600

Detalhes técnicos adicionais

• Precisão de corte: ≤ 0,03 mm; precisão de posicionamento ±0,01 mm.
• Diâmetro do fio diamantado: 0,35–0,8 mm; comprimento do loop: 1797 mm.
• PLC e controlo servo com interface touchscreen; importação DXF para trajetórias de ferramenta baseadas em CAD 2D.
• Sistema automático de tensão constante para prevenir a quebra do fio e prolongar a vida útil.
• Controlo de avanço ao nível de mícron permitindo cortes ultrafinos até 0,1 mm.
• Projeto de proteção totalmente fechado disponível (opcional) para reduzir contaminações.

características / especificações técnicas

• Modelo: SGI 20
• Dimensões máximas da peça: 200 × 200 × 200 mm
• Curso da mesa: Y 200 mm, Z 220 mm
• Velocidade do fio: até 33 m/s
• Diâmetro do fio: Ø 0,35–0,8 mm
• Comprimento do loop: 1797 mm
• Precisão de posicionamento e repetição: 0,01 mm (Y/Z)
• Precisão de corte: ≤ 0,03 mm
• Menor incremento de avanço: 0,01 mm (Y/Z)
• Consumo total: 1,5 kW; Alimentação: 220V 50Hz
• Dimensões da máquina: 1044 × 950 × 1810 mm; Peso: 600 kg
• Funções: software CNC compatível DXF, lubrificação automática, refrigeração por água, detecção de quebra de fio, parada de emergência, sistema de tensão constante automático
