Máquina de corte com fio diamantado SGR 20

para vidropara cerâmicapara chapas

Visão geral do produto

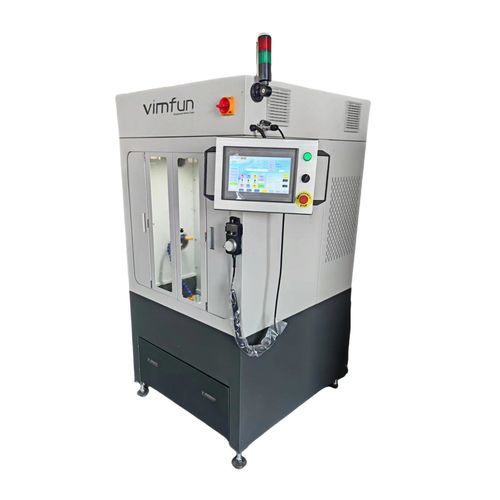

O SGR 20 é uma serra de fio diamantado projetada para corte de precisão de vidro óptico e prismas cerâmicos. Inclui uma mesa rotativa programável para corte multifacetado, permitindo a produção automatizada de peças brutas prismáticas triangulares, quadrangulares, pentagonais e poligonais.

Principais características

• Corte de prismas multi ângulo: mesa rotativa com rotação de 360° e ângulos programáveis para geração automática de triângulos, quadrados, pentágonos, octógonos e outras peças poligonais.
• Corte automático: espessura e quantidade de fatias programáveis para processamento por lotes sem supervisão.
• Estrutura vertical fechada: estrutura em aço com janela de observação para operação segura e visível.
• Movimento YZ acionado por servomotores com fusos de esferas: servomotores, guias lineares e fusos de esferas proporcionam repetibilidade de posicionamento até ±0,01 mm e resolução de avanço de 0,01 mm.
• Tela sensível ao toque e controle manual: interface PLC para configuração de parâmetros e controlador portátil para alinhamento e intervenção manual.
• Refrigeração por água e lubrificação integradas: circuito de água fechado e lubrificação automática a óleo para condições de corte estáveis.

Princípio de funcionamento
Um fio diamantado contínuo combinado com uma mesa rotativa programável, eixos YZ servoacionados e controle automático de tensão realiza cortes limpos e repetíveis de componentes ópticos multifacetados, garantindo geometria consistente dos prismas em diversos materiais.

Aplicações

• Produção de prismas ópticos em ângulo reto e prismas poligonais, divisores de feixe, cunhas e janelas anguladas.
• Fabricação de componentes ópticos para óptica a laser, imageamento, AR/VR, telescópios e janelas de sensores.
• Laboratórios de pesquisa de precisão e universidades para prototipagem de geometrias de prismas não padronizadas.
• Fábricas de cristais e óptica a laser para corte de YAG, BBO, LBO e cristais semelhantes antes do polimento e revestimento.

Casos de uso e vantagens para o cliente

• Corte de várias superfícies em uma única sequência programada sem reencaixe; precisão de ângulo e acabamento de superfície adequados para polimento subsequente.
• Corte por fio contínuo em alta velocidade e estrutura de fundição de alta rigidez que asseguram estabilidade e baixa vibração para precisão a longo prazo.
• Sistema automático de tensão constante que prolonga a vida útil do fio e reduz quebras em operações longas.
• Interface PLC e servo de fácil utilização, design modular e lubrificação automática que minimizam tempo de inatividade e manutenção.

Especificações técnicas

• Comprimento máximo da peça (mm): 200
• Largura máxima da peça (mm): 200
• Altura máxima da peça (mm): 220
• Corrido da mesa eixo Y (mm): 200
• Corrido da mesa eixo Z (mm): 220
• Velocidade máxima do fio diamantado (m/s): 59
• Incremento mínimo de avanço eixo Y (mm): 0,01
• Incremento mínimo de avanço eixo Z (mm): 0,01
• Precisão de reposicionamento eixo Y (mm): 0,01
• Precisão de reposicionamento eixo Z (mm): 0,01
• Consumo total de potência (kW): 1,5
• Alimentação: 220V 50Hz
• Tamanho da máquina (mm): 1044×943×1810
• Peso da máquina (kg): 560
