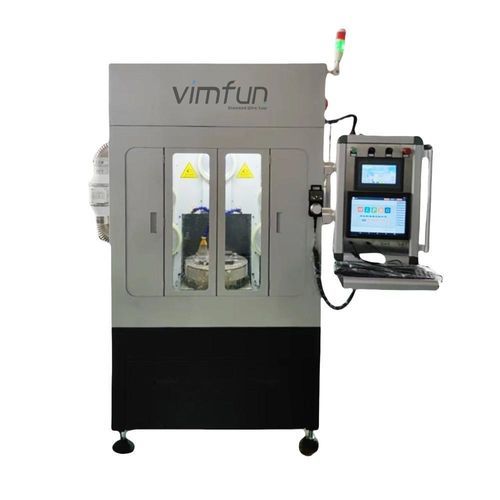

Máquina de corte a fio SGRI 20

com fio diamantadopara cerâmicapara espuma

Visão geral do produto
A máquina de corte em anel CNC SGRI 20 é uma serra de fio CNC multifuncional projetada para o corte preciso de peças pequenas e complexas. Integra fatiamento automatizado, importação CAD e um eixo rotativo 4.º para processar peças cilíndricas e multifacetadas de até 200 x 200 x 200 mm. Indicada para vidro ótico, cerâmica técnica, joalheria e componentes de engenharia de precisão que exigem repetibilidade e geometrias complexas.

Principais características do SGRI 20

• Fatiamento automatizado: Fatiamento totalmente automatizado para cortes consistentes camada por camada e menor manuseio manual.
• Importação CAD: Suporta DXF, DWG e STP para cortar perfis 2D/3D complexos e acelerar o prototipagem.
• Eixo rotativo para corte poligonal: Eixo rotativo 4.º integrado para corte preciso de anéis, tubos e formas facetadas.
• Capacidade compacta de peça: Suporta peças até 200 x 200 x 200 mm e espessuras de corte até 200 mm.
• Sistema de controlo de alta precisão: Controlo CNC compatível com G-code para trajetórias de ferramenta precisas e repetibilidade de ±0,03 mm.
• Compatibilidade de materiais: Processa vidro ótico, cerâmicas industriais, metais preciosos e não ferrosos, plásticos, espumas e compósitos.
• Interface amigável: Software baseado em Windows com conectividade USB plug-and-play para configuração rápida.
• Construção robusta: Estrutura em aço soldado para minimizar vibrações durante operações em alta velocidade.
• Acessórios opcionais: Mesa rotativa para corte 3D avançado e sistemas de refrigeração para ciclos prolongados.

Funções

• Fatiamento automático
• Corte de poliedros
• Corte de contornos complexos
• Combinação das funcionalidades SG 20, SGR 20 e SGI 20 numa única unidade

Aplicações típicas

• Cerâmicas técnicas: processamento de alumina (Al₂O₃), nitreto de alumínio (AlN) e outras cerâmicas sinterizadas utilizadas em módulos RF, eletrónica de potência e substratos térmicos.
• Joalheria: fabrico de anéis intrincados, pendentes e gravações personalizadas em ouro, prata ou latão.
• Arte e design: produção de esculturas 3D detalhadas, protótipos e peças decorativas em espumas, plásticos e metais moles.
• Corte de prismas/química: corte preciso de prismas ópticos em vidro, quartzo ou polímeros especializados para espectroscopia e ensaios.
• Engenharia de precisão: peças pequenas e complexas para aeroespacial, automóvel ou médico, incluindo peças metálicas grossas até 200 mm.

Comparação de métodos de corte (resumo)
Feature | SGRI 20 | CNC Plasma Cutter | CNC Laser Cutter | CNC Router (4-Axis)
Max Workpiece Size | 200 x 200 x 200 mm | Up to 3000 x 1250 mm | Up to 2000 x 1000 mm | Up to 3000 x 1500 mm
Max Cutting Thickness | 200 mm | 50 mm | 20 mm | 150 mm
Rotary Axis | Yes (4th axis included) | Optional | Optional | Yes (often optional)
CAD Import | DXF, DWG, STP | DXF, IGES | DXF, STL | DXF, STP
Material Versatility | Metals, plastics, foams, ceramics | Primarily metals | Metals, some plastics | Wood, plastics, soft metals
Automated Slicing | Yes | Limited | Yes | Limited
Precision | ±0.03 mm | ±0.5 mm | ±0.05 mm | ±0.2 mm
Price Range | Mid-range | High | High | Mid to high
Ideal Use Case | Jewelry, small parts, multi-polygon | Large metal sheets | Thin metal/plastic sheets | Wood, foam, large parts

Especificações técnicas

• Comprimento máximo da peça (mm): 200
• Largura máxima da peça (mm): 200
• Altura máxima da peça (mm): 200
• Corsa mesa eixo Y (mm): 200
• Corsa mesa eixo Z (mm): 220
• Velocidade máxima do fio diamantado (m/s): 51
• Incremento mínimo de avanço Y (mm): 0.01
• Incremento mínimo de avanço Z (mm): 0.01
• Precisão de reposicionamento Y (mm): 0.01
• Precisão de reposicionamento Z (mm): 0.01
• Consumo total de energia (kW): 1.5
• Alimentação: 220V 50Hz
• Tamanho da máquina (mm): 1044 × 950 × 1810
• Peso da máquina (kg): 720
• Faixa de rotação da mesa de carregamento: 0 - 360 graus
