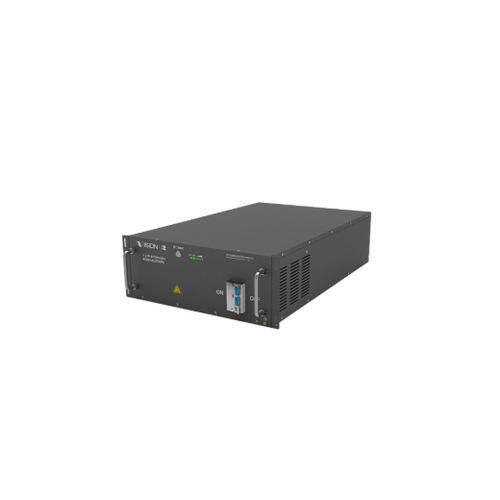

Sistema de baterias LFP REVO

modularpara inversorisolado da rede

Visão geral
A série REVO é a linha de produtos de baterias de lítio desenvolvida pela Vision Group para várias aplicações UPS. A série REVO monofásica SP apresenta um design integrado tudo‑em‑um, oferecendo tamanho compacto, manutenção facilitada e opções de configuração flexíveis.

Cenários de aplicação

• Centros de dados
• Instituições financeiras
• Transporte ferroviário
• Backup de energia para áreas fora da rede

Dados rápidos da bateria

• Tipo de bateria: Fosfato de ferro de lítio (LFP)
• Eficiência de descarga: >90%
• Vida útil de projeto: 15 anos

Principais características

• Design modular: suporta instalação de módulos de bateria internos e externos para fácil integração e otimização de espaço
• Arquitetura de gestão multinível: compatível com BMS secundários e terciários; suporta operação em paralelo de packs de baterias e expansão futura flexível
• Compatibilidade multi‑protocolo de comunicação: suporta CANBUS e MODBUS para integração com hosts UPS e sistemas de supervisão
• Monitorização de alta precisão: precisão de controlo de tensão ±3mV e precisão de gestão de temperatura ±1°C para garantir consistência das células e operação estável

Especificação
Modelo | Capacidade | Modelo da célula | Conexão série‑paralelo | Tamanho (mm) Comprimento*Largura*Altura | Energia nominal (kWh)
SP12-9 | 12.8V9AH | 12.8V9AH | 4S1P | 152*65*98 | 0.115
SP12-100 | 12.8V100AH | 3.2V100AH | 4S1P | 330*171*220 | 1.28
SP12-200 | 12.8V200AH | 3.2V100AH | 4S2P | 522*238*223 | 2.56
SP36-50 | 38.4V50AH | 3.2V50AH | 12S1P | 442*350*189 | 1.92
SP36-100 | 38.4V100AH | 3.2V100AH | 12S1P | 442*420*177 | 3.84
SP36-200 | 38.4V200AH | 3.2V100AH | 12S2P | 440*610*174 | 7.68
SP48-50 | 48V50AH | 3.2V50AH | 15S1P | 442*470*149 | 2.4
SP48-100 | 48V100AH | 3.2V100AH | 15S1P | 442*470*149 | 4.8
SP51.2-50 | 51.2V50AH | 3.2V50AH | 16S1P | 442*500*177 | 2.56
SP51.2-100 | 51.2V100AH | 3.2V100AH | 16S1P | 442*500*177 | 5.12
SP51.2-200 | 51.2V200AH | 3.2V100AH | 16S2P | 442*900*149 | 10.24
SP72-50 | 72V50Ah | 3.2V50AH | 23S1P | 440*650*174 | 3.68
SP72-100 | 72V100Ah | 3.2V100AH | 23S1P | 440*650*174 | 7.36
SP192-9 | 192V9Ah | 12.8V9AH | 15S1P | 442*800*149 | 1.72
SP192-28 | 192V28Ah | 3.2V6AH | 60S5P | 440*700*174 | 5.37

Especificações técnicas

• Manufacturer/Brand: Vision Group
• Linha de produto: REVO Single-Phase SP Series
• Química: Fosfato de ferro de lítio (LFP)
• Vida útil de projeto: 15 anos
• Eficiência de descarga: >90%
• Precisão de controlo de tensão: ±3mV
• Precisão de gestão de temperatura: ±1°C
• Protocolos de comunicação: CANBUS, MODBUS
• Modular, suporta módulos internos e externos e operação em paralelo
• Aplicações: centros de dados, instituições financeiras, transporte ferroviário, backup fora da rede
