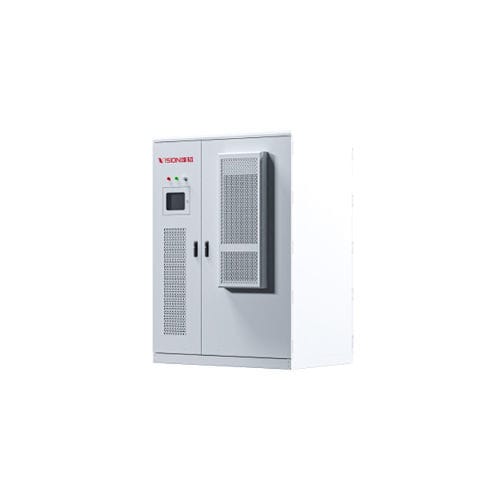

Sistema de armazenamento de energia LFP CBES

em contêinerisolado da rederefrigerado a ar

Visão geral
O armário híbrido off‑grid integrado PV‑storage refrigerado a ar adota uma arquitetura de acoplamento DC entre PV e armazenamento, suportando entradas fotovoltaicas multicanais e várias estratégias de operação PV‑storage. Seu design modular integrado permite operação em paralelo de múltiplos armários e expansão dinâmica de capacidade. A comutação contínua entre os modos conectado à rede e off‑grid possibilita adaptação a cenários como redução de pico e preenchimento de vale, expansão de capacidade, resposta à demanda, energia de backup e micro‑redes.

Cenários de aplicação

• Redução de pico e preenchimento de vale
• Expansão dinâmica de capacidade
• Resposta do lado da demanda
• Energia de backup
• Microgrid

Informações rápidas da bateria

• Tipo de bateria: Lítio Ferro Fosfato (LFP)
• Especificação da célula: 3,2 V / 280 Ah
• Faixa de temperatura de operação: -30℃ a +55℃
• Método de resfriamento: Resfriamento por ar
• Normas: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Principais características

• Garantia de segurança e integração do sistema

  • Sistema de proteção contra incêndio em vários níveis interligados para supressão eficaz e prevenção de reignição.
  • Suporta ligação com BMS, EMS e sistemas de proteção contra incêndio para gestão de segurança em loop fechado em todo o sistema.
• Gestão de energia e modos de operação

  • Design integrado conectado à rede e off‑grid, adequado a diferentes requisitos de entrada de energia.
  • Comutação contínua entre modos de rede e off‑grid com tempo de comutação ≤ 20 ms para garantir alimentação ininterrupta às cargas críticas.
  • Comutação inteligente de modos para suportar múltiplos cenários de operação PV‑storage conforme a demanda.
  • Arquitetura DC‑coupled suportando múltiplas entradas PV para aumentar a eficiência de utilização de energia.
• Design modular e implantação fácil

  • Construção modular integrada que permite conexão paralela flexível para capacidades de potência escaláveis.
  • Suporta manutenção modular online e substituição simples para melhorar o tempo de atividade operacional.
  • Configuração plug‑and‑play que requer instalação mínima no local para rápida implantação e redução de custos de construção.
• Operação inteligente e gestão do ciclo de vida

  • Suporta atualizações OTA, manutenção via app e gestão colaborativa cloud‑edge.
  • Fornece diagnóstico de falhas ao longo do ciclo de vida, avaliação de saúde e alertas precoces para garantir operação estável a longo prazo.

Aplicações industriais

• Soluções de armazenamento de energia
• Sistemas de energia de backup
• Microgrids e geração distribuída

Especificações (resumo)
Modelo: CBES‑50kW/229kWh | CBES‑105kW/229kWh | CBES‑50kW/215kWh | CBES‑105kW/215kWh
Tipo de célula: LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah
Energia nominal: 229 kWh | 229 kWh | 215 kWh | 215 kWh
Dimensão (L×P×A): 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm
Peso: 2,6 t | 2,6 t | 2,5 t | 2,5 t
Temperatura de operação: -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃
Humidade relativa: 0 ~ 95% | 0 ~ 95% | 0 ~ 95% | 0 ~ 95%
Método de resfriamento: Resfriamento por ar | Resfriamento por ar | Resfriamento por ar | Resfriamento por ar
Sistema de supressão de incêndio: Supressão por aerossol | Supressão por aerossol | Supressão por aerossol | Supressão por aerossol
Interface de comunicação: Ethernet | Ethernet | Ethernet | Ethernet
Protocolo de comunicação: Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP
Normas: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Especificações técnicas

• Nome da série: CBES
• Química da bateria: Lítio Ferro Fosfato (LFP), célula 3.2V/280Ah
• Configurações nominais disponíveis: variantes de 229 kWh e 215 kWh (modelos listados acima)
• Dimensões do armário (por unidade): 1700 × 1260 × 2300 mm
• Peso por unidade: aprox. 2,5–2,6 t dependendo do modelo
• Temperatura de operação: -30℃ a +55℃
• Tolerância de humidade relativa: 0–95%
• Resfriamento: Projeto refrigerado a ar
• Supressão de incêndio: Sistema de supressão por aerossol
• Comunicação: Interface Ethernet, protocolo Modbus TCP/IP
• Normas principais: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000
