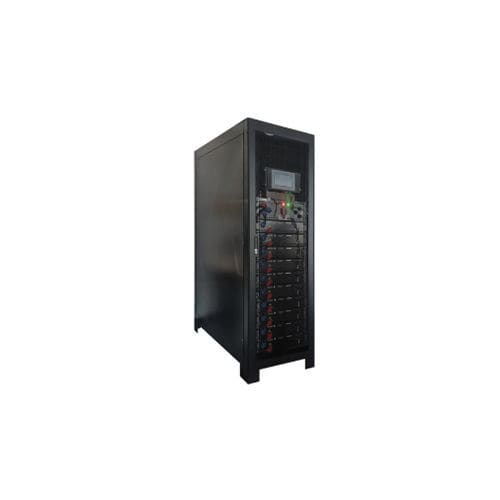

UPS trifásica REVO

íon de lítioLFPmodular

Visão geral
O sistema de baterias de íon-lítio para UPS trifásico REVO utiliza células de fosfato de ferro-lítio (LFP) e uma arquitetura de proteção em quatro níveis. Fornece resposta de incêndio ao nível do armário em segundos, gestão completa de células e vida útil projetada de até 15 anos com 62.500 ciclos @1C. Plataforma inteligente em nuvem opcional disponível para melhorar visibilidade e eficiência de O&M.

Cenários de aplicação

• Data centers
• Instituições financeiras
• Transporte ferroviário
• Backup de energia em locais off-grid ou remotos

Dados rápidos da bateria

• Química da bateria: fosfato de ferro-lítio (LFP)
• Eficiência de descarga: 65%
• Vida útil projetada: 15 anos

Principais características

• Design modular
  Entrega pré-fabricada para facilitar transporte e instalação rápida no local
• Conexão em série multi-módulo
  Suporta configurações de tensão flexíveis para diferentes requisitos
• Conexão em paralelo multi-módulo
  Permite expansão de potência escalável conforme demanda
• Compatibilidade com arquiteturas de UPS
  Suporta conexões de dois e três fios e topologias UPS comuns
• Gestão controlável de corrente de circulação
  Permite operação mista de módulos novos e antigos para reduzir custos de manutenção e substituição

Aplicações industriais

• Soluções de bateria para UPS e AIDC
• Soluções de bateria para telecom
• Soluções para tração
• Soluções de armazenamento de energia

Especificação
Módulo:
Model | Capacity | Cell Model | Series/parallel configuration | Dimension (mm) L W H | Rated Energy (kwh)
TPH10 | 51.2V50AH | 50Ah | 1P16S | 442*600*127 | 2.05
TP10 | 51.2V50AH | 50Ah | 1P16S | 442*690*106 | 2.56
TP20 | 51.2V100AH | 50Ah | 2P16S | 442*800*150 | 5.12
TPL5 | 51.2V100AH | 100Ah | 1P16S | 442*690*108 | 5.12
TPL10 | 51.2V200AH | 100Ah | 2P16S | 442*800*149 | 10.24

Rack:
Model | Capacity | Module Model | Number of modules | Dimension (mm) L*W*H | Rated Energy (kwh)
TPH160 | 409.6V 50AH | TPH10 | 8 | 600*1000*2000 | 16.38
TPH200 | 512V 50AH | TPH10 | 10 | 600*1000*2000 | 20.48
TPH240 | 614.4V 50AH | TPH10 | 12 | 600*1000*2000 | 24.50
TP80 | 409.6V 50AH | TP10 | 8 | 600*1000*2000 | 20.48
TP100 | 512V 50AH | TP10 | 10 | 600*1000*2000 | 25.60
TP120 | 614.4V 50AH | TP10 | 12 | 600*1000*2000 | 30.72
TP140 | 716.8V 50AH | TP10 | 14 | 600*1000*2300 | 35.84
TP160 | 409.6V 100AH | TP20 | 8 | 600*1000*2000 | 40.96
TP200 | 512V 100AH | TP20 | 10 | 600*1000*2000 | 51.20
TP220 | 563.2V 100AH | TP20 | 11 | 600*1000*2300 | 56.32
TP240 | 614.4V 100AH | TP20 | 12 | 600*1000*2300 | 61.44
TPL40A | 409.6V 100AH | TPL5 | 8 | 600*1000*2000 | 40.96
TPL50A | 512V 100AH | TPL5 | 10 | 600*1000*2000 | 51.20
TPL60A | 614.4V 200AH | TPL5 | 12 | 600*1000*2000 | 61.44
TPL80 | 409.6V 200AH | TPL20 | 8 | 600*1000*2000 | 81.92
TPL100 | 512V 200AH | TPL20 | 10 | 600*1000*2000 | 102.4
TPL120 | 614.4V 200AH | TPL20 | 12 | 600*1000*2300 | 122.8

Perguntas frequentes (pontos técnicos selecionados)

• O que causa falha na autoteste de comunicação/tensão/temperatura?
  Causas possíveis: problemas de cabeamento; configuração incorreta do DIP switch; conexão de cabo de rede deficiente.
  Verificações sugeridas: inspecionar cabos de rede entre CBMS e GBMS; verificar configurações DIP e resistores de terminação CAN/485; inspecionar conexões por mau contato ou folga.
• Por que a bateria não pode ser carregada?
  Causas possíveis: falha do carregador ou da placa-mãe do UPS; proteção ativada por sobredescarga (tensão abaixo do corte); mau funcionamento do BMS.
  Verificações sugeridas: verificar se a saída do carregador corresponde às especificações da bateria; tentar ativar a bateria com equipamento profissional; inspecionar o BMS por falhas.

Especificações técnicas

• Química da bateria: fosfato de ferro-lítio (LFP)
• Eficiência de descarga: 65%
• Vida útil projetada: 15 anos
• Ciclo de vida: 62.500 ciclos @1C
• Segurança: arquitetura de proteção em quatro níveis; resposta de incêndio ao nível do armário em segundos; monitoramento integrado de células em tempo real 24/7
• Modularidade: módulos em armário 19 polegadas padrão; entrega pré-fabricada; cabeamento frontal completo para manutenção simplificada
• Configuração de tensão: suporta 51.2V (5 ≤ n ≤ 14 em série)
• Escalabilidade: suporta conexões série e paralelas multi-módulo
• Compatibilidade: suporta conexões UPS de dois e três fios
• Recursos do rack: exibição visual para estado em tempo real; FCL pré-instalado para minimizar cabeamento no local
