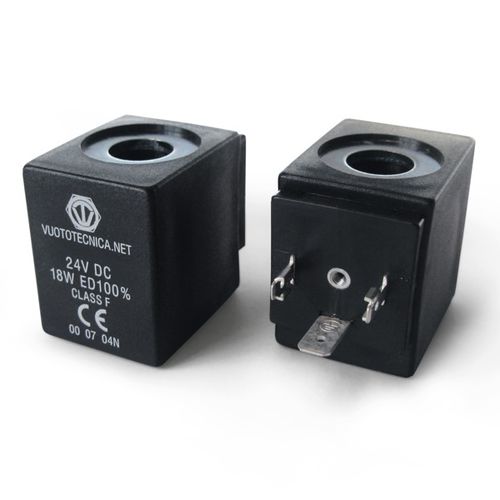

Bobina CA 0007 series

CCpara válvula solenoide

As bobinas eléctricas são enrolamentos de fio de cobre em bobinas de nylon totalmente plastificadas em resina sintética que activam os accionadores electromagnéticos de que as electroválvulas são dotadas. Atravessadas por uma corrente eléctrica, estas bobinas geram um campo magnético que ativa o núcleo móvel no interior dos actuadores; o núcleo móvel possui um obturador incorporado ou fixo que provoca a comutação da válvula abrindo e fechando as suas bocas. As bobinas eléctricas standard são totalmente plastificadas com resina sintética, execução estanque, classe de isolamento F (até 155°C) em conformidade com as normas VDE, com ligações eléctricas de 3 terminais de 6,3 mm em conformidade com a norma EN 175301-803 (ex DIN 43650). Grau de proteção: IP 54; IP 65 com conetor inserido. Tolerância permitida no valor da tensão nominal: ±10%. Tolerância permitida no valor da frequência: ±5% Temperatura ambiente: de -10 a +45°C Temperatura do fluido: de -10 a +95°C Absorção eléctrica: 8 - 20 V.A. com CA e 6,5 - 18 W com CC. As bobinas eléctricas podem ser rodadas 360°
