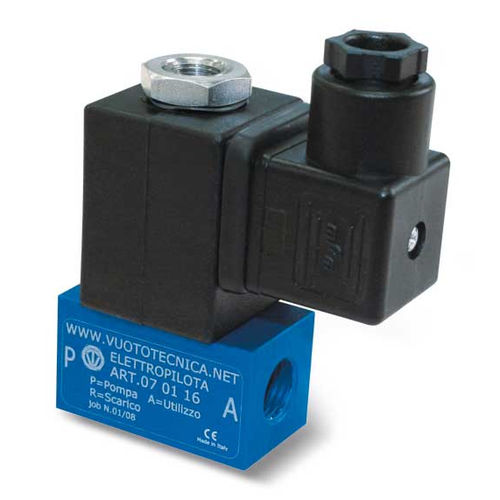

Válvula solenoide de ação direta 070x16 series

de 3 viasnormalmente fechadapara vácuo

válvulas piloto solenoide de vácuo de 3 vias Estas válvulas de acionamento direto foram especialmente concebidas para o vácuo e são normalmente fechadas. São compostas por um corpo em alumínio anodizado, onde se encontram as ligações e os orifícios de passagem, e por um atuador que é ativado por uma bobina eléctrica. O obturador da válvula piloto solenoide em borracha nitrílica NBR ou Vulkollan®, é parte integrante do núcleo móvel do atuador. Os dois orifícios das electroválvulas-piloto de 2 vias têm a mesma dimensão, enquanto os das de 3 vias têm um diâmetro de saída de 3 mm, obtido através do tubo. O tempo de reação muito reduzido permite realizar um número muito elevado de ciclos por minuto. A bobina eléctrica standard é totalmente plastificada com resina sintética, execução estanque, classe de isolamento F (até 155 °C) em conformidade com as normas VDE, com ligações eléctricas de 3 terminais de 6,3 mm em conformidade com a norma EN 175301-803 (ex DIN 43650). Grau de proteção IP 54; IP 65 para conetor inserido. Tolerância permitida sobre o valor nominal da tensão: ±10%. Absorção máxima: 0 V.A. com CA e 18 W com CC. 8 V.A. com CA e 6,5 W com CC. (07 00 16 - 07 00 20) A bobina eléctrica pode ser rodada em 360°. O conetor pode ser rodado em 180° na bobina e pode ser fornecido, a pedido, com luzes LED, circuito anti-interferência e/ou com dispositivos de proteção contra sobretensão e inversão de polaridade.
