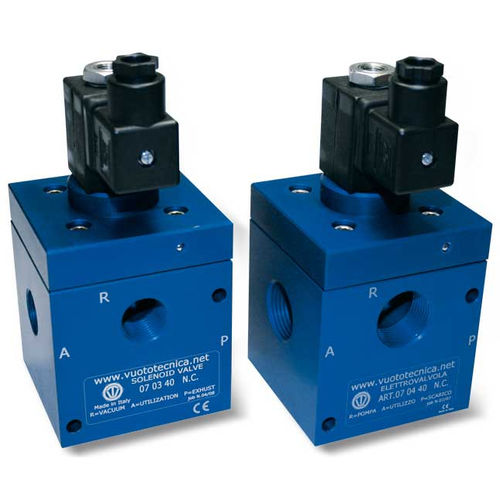

Válvula solenoide de ação direta 070x40N series

de 3 viasNFNO

Válvulas solenóides de vácuo de 3 vias de acionamento direto Estas válvulas solenóides de vácuo de três vias e duas posições de acionamento direto possuem obturadores cónicos servo-controlados pelo vácuo. São normalmente fechadas de série, mas podem ser fornecidas normalmente abertas a pedido. São compostas por um corpo em alumínio anodizado onde se encontram as ligações, dois obturadores de silicone montados numa haste em aço inoxidável e uma membrana em composto especial reforçado. Um atuador ativado por uma bobina eléctrica gere o vácuo no servo-controlo. O princípio de funcionamento destas electroválvulas baseia-se no diferencial de pressão entre a bomba ou o gerador de vácuo e a pressão do ar aspirado. Ao enviar esta "pressão diferencial" para o servocomando através do atuador, os obturadores podem ser controlados sem ar comprimido ou molas. Devido ao seu princípio de funcionamento, não são recomendados em instalações com níveis de vácuo baixos (abaixo de 850 mbar absolutos, igual a 15 % de vácuo). A ausência de molas, fricções e tensões dinâmicas internas favorece uma elevada velocidade de resposta e garante um funcionamento duradouro. A bobina eléctrica standard é totalmente plastificada com resina sintética, execução estanque, classe de isolamento F (até 155°C) em conformidade com as normas VDE, com ligações eléctricas de três terminais de 6,3 mm em conformidade com a norma EN 175301-803 (ex DIN 43650). Grau de proteção IP 54; IP 65 com conetor inserido. Tolerância admitida sobre o valor da tensão nominal: ±10%. Absorção máxima: 20 V.A. com CA e 18 W com CC.
