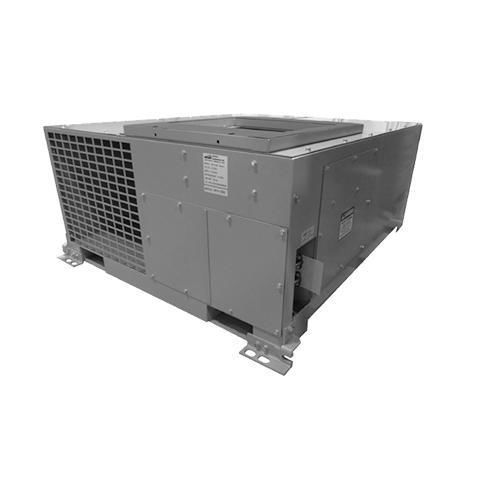

Sistema de ar condicionado de trem contra-piso ME7091

herméticopara locomotivascabina condutor

Visão geral
ME7091 é uma unidade HVAC montada sob o piso, projetada para locomotivas diesel-elétricas estilo GE EVO. A unidade integra aquecimento, ventilação e ar-condicionado para manter o ambiente da cabine ao longo do ano, com componentes acionados por inversor que reduzem a manutenção.

Design e operação
A série ME7091 é acionada por inversor para operar no barramento de 74 VDC da locomotiva, gerando energia CA trifásica para as cargas dos motores HVAC. Todos os motores são acionados por inversores e o compressor é do tipo scroll hermeticamente selado. O inversor oferece múltiplos modos de operação e integra termostatos, sistemas de segurança e proteções eletrônicas, incluindo proteção contra sobrecarga e polaridade reversa.

Características

• Capacidade de refrigeração: 30.000 BTUH (2 estágios)
• Capacidade de aquecimento: 11,25 kW elétricos padrão (3 estágios; outras potências opcionais)
• Operação do ventilador: apenas 2 estágios
• Ventiladores/exaustores de alto desempenho para distribuição de ar na cabine
• Compressor scroll hermeticamente selado
• Controles eletrônicos avançados e proteções integradas
• Termostato interno para manter o conforto da cabine
• Proteções de sobrecarga e controles de segurança incorporados

Caracteristicas / especificações técnicas

• Modelo: ME7091 (unidade HVAC montada sob piso para locomotiva)
• Aplicação: locomotivas diesel-elétricas, plataforma GE EVO, montagem sob piso
• Sistema de alimentação: acionamento por inversor projetado para operar em barramento de 74 VDC gerando CA trifásica para motores
• Tipo de compressor: compressor scroll hermeticamente selado
• Capacidade de refrigeração: 30.000 BTUH (2 estágios)
• Capacidade de aquecimento: 11,25 kW (padrão) em 3 estágios; outras potências opcionais
• Operação do ventilador: 2 estágios; ventiladores de alto desempenho
• Modos de controle: 8 modos padrão (desligado, ventilador baixo/alto, resfriamento baixo/alto, calor baixo/médio/alto); modos adicionais opcionais
• Controles e proteções: termostatos integrados; inversor com proteções contra sobrecarga, polaridade reversa e proteção de carga do motor
• Benefício: controle ambiental da cabine durante todo o ano com manutenção reduzida
