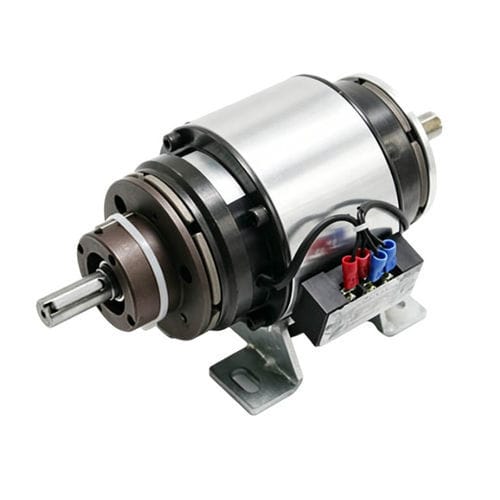

Conjunto freio/embreagem de fricção WL80105EC

eletromagnéticopara montagem em flange

Visão geral do produto
Uma embreagem-freio eletromagnética exposta é uma unidade de transmissão compacta que combina acionamento e frenagem em um único conjunto. A construção aberta melhora a ventilação e o acesso para inspeção, facilitando a dissipação de calor e a manutenção. Este modelo é destinado a aplicações industriais com ciclos frequentes de partida/parada e tempo de resposta rápido, como embalagem, impressão e indexação de transportadores.

Principais características

• Embreagem e freio integrados em um conjunto compacto
• Estrutura exposta/aberta para melhor ventilação e dissipação térmica
• Resposta rápida, transmissão de torque estável e baixo ruído operacional
• Instalação por flange para montagem e alinhamento simples
• Adequado para ciclos frequentes de partida/parada e aplicações de indexação em alta velocidade

Ficha técnica (valores selecionados)
Embreagem-freio eletromagnética exposta 24V — Valores selecionados:

• Brand: Weilong Technology
• Model Number: WL80105EC (título do produto) / WL8015EC (ficha técnica)
• Tensão nominal: DC 24 V
• Potência nominal: 24 W
• Modo de trabalho: alimentação para manter
• Força de retenção: 0,6 Kg
• Tipo de embreagem: flange fixa
• Tempo de reset: 0,3 s ligado / 0,3 s desligado
• Vida útil: 100.000 ciclos
• Material: carcaça em aço carbono com revestimento de teflon
• Comprimento do fio: 300 mm
• Estilo de instalação: flange
• Tolerância: +/- 0,1 mm
• Classe de isolamento: F (155°C)
• Temperatura de operação: -10°C a 100°C
• Ciclo de trabalho: 1–100%
• Certificações: CE, RoHS, ISO9001
• MOQ: 1000 pcs — Capacidade: 5000 pcs/semana — Entrega: 30 dias

Aplicações
Usado para controle de alimentação, corte, etiquetagem e indexação em máquinas de embalagem; alimentação de papel e controle de tensão em máquinas de impressão; controle de enrolamento em máquinas têxteis; posicionamento e parada em sistemas de transporte. Também aplicável em processamento de fios, indústria alimentícia, marcenaria, dispositivos médicos e automação robótica que exijam respostas rápidas.

Vantagens e desvantagens

• Vantagens: resposta rápida; unidade integrada economiza espaço de instalação; design exposto melhora a refrigeração e facilita inspeção e manutenção; operação estável com baixa vibração.
• Desvantagens: componentes expostos são mais susceptíveis a poeira, umidade e contaminação oleosa, exigindo manutenção regular; aquecimento possível em serviço contínuo intensivo; requer alimentação estável e integridade da bobina.

Resolução de problemas
Falhas comuns: deslizamento (superfícies de fricção desgastadas, contaminação por óleo, sobrecarga); superaquecimento (ciclo excessivo, ventilação insuficiente, tensão incorreta); ruídos anormais (fixação solta, desgaste de rolamentos, desalinhamento); torque fraco (tensão baixa, bobina danificada, fricção desgastada, folga de ar incorreta); resposta lenta (problemas elétricos, falha de bobina, desgaste mecânico). Ações recomendadas: limpar ou substituir peças de fricção, verificar tensão e fiação, melhorar refrigeração, checar alinhamento e montagem, substituir componentes desgastados.

FAQ (selecionadas)

• O que é uma embreagem-freio magnética exposta? — Uma unidade eletromagnética compacta que combina funções de embreagem e freio para transmissão de torque e controle rápido de partida/parada.
• Como funciona? — A atração eletromagnética aciona a embreagem para transmitir torque; o freio para o eixo conforme necessário.
• Quais indústrias a utilizam? — Embalagem, impressão, têxtil, transportadores, automação, processamento de alimentos e outros setores industriais.
• Como escolher o modelo correto? — Considere torque necessário, tensão, velocidade, ciclo de trabalho, dimensões do eixo, espaço de instalação e condições ambientais.

Especificações técnicas

• Brand: Weilong Technology
• Model Number: WL80105EC / WL8015EC
• Tensão nominal: DC 24 V
• Potência nominal: 24 W
• Modo de trabalho: alimentação para manter
• Força de retenção: 0,6 Kg
• Tipo de embreagem: flange fixa
• Tempo de reset: 0,3 s ligado / 0,3 s desligado
• Vida útil: 100.000 ciclos
• Material: carcaça em aço carbono com revestimento de teflon
• Comprimento do fio: 300 mm
• Tolerância: +/- 0,1 mm
• Classe de isolamento: F (155°C)
• Temperatura de operação: -10°C a 100°C
• Ciclo de trabalho: 1–100%
• Certificações: CE, RoHS, ISO9001
• Garantia: 1 ano
