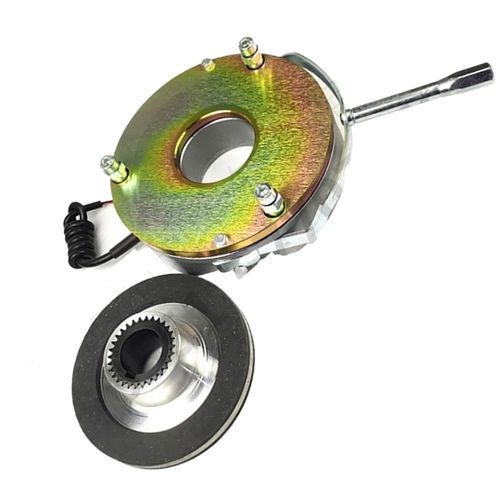

Unidade de frenagem de fricção WL series

de molacom liberação manualcom liberação eletromagnética

Visão geral do produto
Uma trava de segurança (power-off) é um dispositivo de frenagem com acionamento por mola e liberação elétrica, usado em equipamentos industriais e de automação. Com alimentação aplicada, a bobina eletromagnética gera força magnética para liberar o freio e permitir a operação normal do motor. Quando a alimentação é interrompida, molas internas engajam automaticamente as placas de atrito para parar ou manter o eixo rotativo. O projeto é compacto e modular para integração direta em eixos de motor ou redutores, oferecendo torque estável e resposta rápida.

Principais características

• Design com segurança: acionada por mola, liberada eletricamente
• Resposta rápida de frenagem em corte de energia (≤ 0,2 s indicado)
• Torque de frenagem estável e consistente
• Construção compacta e modular para instalação direta em eixos de motor ou redutor
• Placas de atrito duráveis, sem amianto
• Carcaças com grau de proteção contra poeira e umidade (ex.: IP54)
• Opções de bobina de baixo consumo e comando elétrico simples
• Liberação manual opcional para manutenção
• Função de proteção contra sobretemperatura

Desempenho e projeto

• Engate rápido em perda de energia para evitar movimentos descontrolados
• Projetado para ciclos frequentes de partida/parada com alta confiabilidade
• Tamanhos modulares e faixas de torque disponíveis para diferentes eixos e configurações de montagem
• Considerações térmicas recomendadas para aplicações com alto ciclo de serviço

Aplicações

• Linhas de automação: transportadores, máquinas de embalagem, sistemas robóticos para parada de emergência e posicionamento preciso
• Máquinas CNC: posicionamento de eixos e proteção de ferramentas
• Guindastes, pontes rolantes, elevadores e equipamentos de elevação para retenção segura durante interrupções de energia
• Energia renovável: parada e manutenção de rotores (ex.: turbinas eólicas)
• Veículos guiados automatizados (AGVs), guindastes empilhadores e sistemas de armazenamento
• Têxtil, impressão, processamento de alimentos e outros equipamentos industriais que exigem parada precisa e retenção de carga

Vantagens

• Engate automático de segurança na perda de alimentação
• Resposta rápida e torque estável para parada precisa
• Integração compacta com motores e redutores
• Materiais de atrito duráveis e baixa manutenção
• Comando simples e múltiplas opções de tensão

Desvantagens / considerações

• Componentes de atrito desgastam-se ao longo do tempo e exigem inspeção/substituição periódica
• Geração de calor durante ciclos de frenagem frequentes; requer projeto térmico adequado e avaliação do ciclo de serviço
• Alguns modelos podem produzir ruído durante o engate
• O freio requer alimentação contínua para permanecer liberado, implicando consumo contínuo de energia durante a operação

Como selecionar um freio power-off

• Determine o torque de frenagem necessário: calcule o torque máximo de carga a partir da potência do motor, rotação e relações de transmissão, e aplique um fator de segurança (normalmente 1,5–2× para cargas verticais)
• Verifique o diâmetro do eixo, chaveta e configuração de montagem para corresponder ao cubo do freio e ao espaço de instalação
• Confirme a especificação elétrica: escolha tensão/bobina compatível com o sistema de controle (ex.: 24VDC, 48VDC, 110VAC, 220VAC)
• Avalie o ciclo de serviço e o desempenho térmico: para ciclos frequentes escolha maior capacidade de dissipação térmica e materiais de atrito robustos
• Considere o grau ambiental: selecione IP54 ou superior para condições com poeira/umidade; escolha carcaças revestidas ou em inox para ambientes corrosivos
• Revise normas de segurança, certificações e curvas torque/temperatura quando necessário

Especificações técnicas

• Princípio de operação: acionada por mola (engata na perda de energia), liberada eletricamente (bobina mantém o freio aberto)
• Tempo de resposta típico: ≤ 0,2 segundos (frenagem por corte de alimentação)
• Material de atrito: placas resistentes ao desgaste, sem amianto
• Grau de proteção: ex. IP54 (proteção contra poeira e umidade)
• Recursos de proteção: proteção contra sobretemperatura
• Opções de tensão (exemplos): 24VDC, 48VDC, 110VAC, 220VAC
• Opções de bobina de baixa potência e liberação manual opcional para manutenção
• Montagem: design modular para instalação direta nas extremidades do eixo do motor ou redutor
