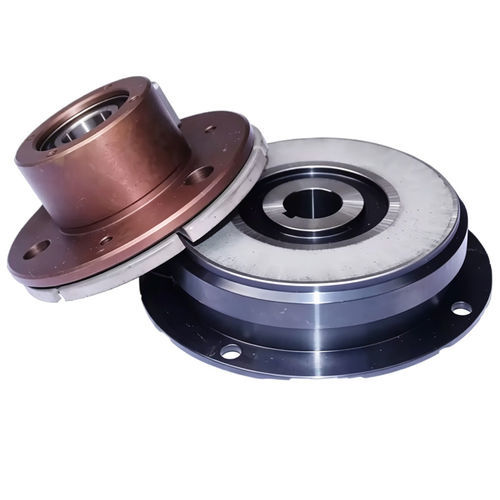

Embreagem e freio de fricção WL6324

eletromagnético

Visão geral do produto
Embreagens e travões eletromagnéticos utilizam força eletromagnética para engatar/desengatar a transmissão de potência e parar elementos rotativos para controlo de movimento. O WL6324 da Weilong Technology combina funções de embraiagem e travão para ligar eixos motor e acionado, parando o movimento de forma rápida e precisa. Uma corrente através da bobina gera um campo magnético que aciona as superfícies de fricção para transmissão de binário ou travagem. Estas unidades são adequadas para maquinaria industrial, automação e robótica que exigem resposta rápida, elevada precisão e controlo rotativo fiável.

Características

• Tempo de resposta rápido e engate/desengate preciso
• Engate suave com vibração e ruído mínimos
• Design compacto para integração em espaços reduzidos
• Baixa manutenção e longa vida útil
• Capacidade de controlo remoto e automatizado
• Elevada transmissão de binário e travagem consistente
• Adequado para operação contínua e alta velocidade com eficiência energética

Ficha técnica (resumo)
Brand: Weilong Technology
Model Number: WL6324
Rated Voltage: DC 24V
Rated Power: 45 W
Static Torque: 175 Nm
Rated Torque: 175 Nm
Max Speed (RPM): 6000 RPM
Response Time: < 30 ms
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing with Teflon-plated coating
Lead Wire Length: 200 mm
Install Style: Adjustable screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Dynamic Friction Torque Range: 5.0 ~ 320 Nm
Payment Term (typical): TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 100 pcs
Supply Ability: 1000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Como testar a tensão da bobina

• Use um multímetro digital ajustado para uma faixa DC adequada à tensão nominal.
• Desligue a alimentação do equipamento e localize os dois terminais da bobina.
• Ligue o equipamento em funcionamento normal e meça a tensão entre os terminais da bobina com sondas em bom contacto.
• Compare a tensão medida com o valor nominal de 24V; leituras baixas indicam alimentação instável, cabos soltos ou mau contacto.
• Se a leitura for anormal ou zero, verifique cabos partidos, interruptores defeituosos ou circuitos de bobina abertos. Evite contacto com peças metálicas sob tensão durante a medição.

Vantagens e desvantagens
Prós

• Resposta rápida e controlo preciso para engate e paragem exactos
• Compacto e fácil de integrar em máquinas
• Baixa manutenção que reduz custos operacionais
• Desempenho durável adequado ao uso contínuo
• Permite automação e controlo remoto

Contras

• Requer alimentação contínua, aumentando o consumo de energia
• A geração de calor durante a operação pode afectar o desempenho se não for gerida
• Aplicações de alta carga podem acelerar o desgaste dos componentes de fricção
• Custo inicial mais elevado comparado com alguns sistemas mecânicos

Visão geral de resolução de problemas

• Determine se a falha é eléctrica ou mecânica: problemas comuns incluem não engatar, não desengatar, escorregamento ou ruídos invulgares.
• Teste de tensão: confirme que a bobina recebe a tensão correcta; tensão baixa causa escorregamento.
• Teste da bobina: meça a resistência da bobina; infinita = bobina aberta, quase zero = bobina em curto (ambas requerem substituição).
• Verificação do cabeamento: inspecione cabos danificados, apertados ou corroídos; confirme a ligação à terra.
• Inspeção da folga de ar: certifique-se de que a folga entre rotor e armadura esteja dentro das especificações do fabricante; demasiado larga impede o engate, demasiado estreita causa arrasto.
• Contaminação: óleo, gordura ou pó nas superfícies de fricção reduzem o binário de retenção; limpar e rectificar conforme necessário.
• Desgaste mecânico: inspecione rotor e armadura por riscos, fissuras ou marcas de queimadura; substitua peças gastas e rectifique as novas faces de fricção.

Aplicações industriais
Utilizado em automação e fabrico para controlar transportadores, braços robóticos, máquinas de embalagem, máquinas de impressão, equipamentos têxteis, máquinas-ferramenta (torno, fresadora), equipamento médico, automação de escritório e bancos de ensaio automóveis. Adequado quando produtividade, segurança e controlo posicional são críticos em ambientes de alta velocidade ou alta precisão.

Perguntas frequentes / Falhas comuns (resumo)

• Porque não engata? — Verifique tensão e resistência da bobina; confirme que a folga de ar está dentro das especificações.
• Porque não desengata com a alimentação desligada? — Inspecione falhas eléctricas que mantêm a bobina energizada ou o agarramento das superfícies de fricção.
• Porque escorrega? — Causas: contaminação, baixa tensão ou falta de amaciamento em unidades novas.
• Porque sobreaquece? — Escorregamento contínuo, sobretensão ou tipo de alimentação incorrecto podem gerar calor excessivo.
• Porque ruídos de raspagem/moagem? — Normalmente folga de ar demasiado pequena (contacto) ou falha de rolamento; inspecionar e substituir se necessário.

Orientações de instalação e selecção

• Estime o binário requerido com margem de segurança adequada.
• Considere a velocidade de operação e o tempo de resposta necessário para a aplicação.
• Avalie o ciclo de serviço e as necessidades de dissipação térmica para operação contínua ou frequente.
• Confirme compatibilidade de tensão e potência (ex.: WL6324 = 24V DC).
• Considere dimensões e restrições de montagem; assegure alinhamento correcto.
• Seleccione protecções adicionais para ambientes agressivos (vedação, resistência à corrosão) se necessário.

Especificações técnicas

• Brand: Weilong Technology
• Model: WL6324
• Rated Voltage: DC 24V
• Rated Power: 45 W
• Static / Rated Torque: 175 Nm
• Max Speed: 6000 RPM
• Response Time: < 30 ms
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel with Teflon-plated coating
• Lead Wire Length: 200 mm
• Installation: Adjustable screw
• Dimension Tolerance: +/- 0.1 mm
• Working Temperature Range: -10°C to 100°C
• Duty Cycle: 1–100%
• Dynamic Friction Torque Range: 5.0–320 Nm
• Warranty: 1 Year
• MOQ: 100 pcs
• Supply Ability: 1000 pcs/week
• Typical Delivery Time: 30 Days
