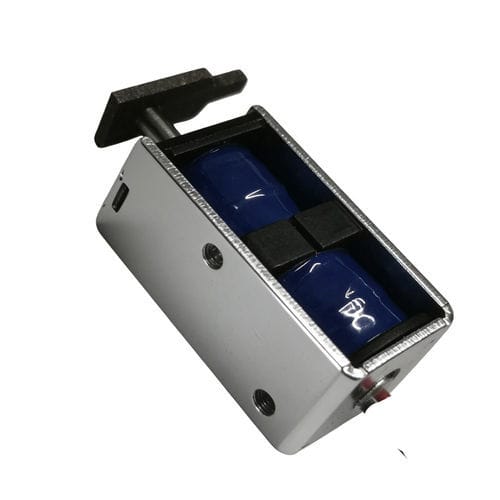

Eletroímã de retenção WL0724

linearde manutenção automáticabiestável

Visão geral
O solenóide de trava DC é um atuador eletromagnético bistável que altera e mantém a posição do êmbolo por meio de pulsos elétricos curtos e trava mecânica ou magnética, eliminando a necessidade de alimentação contínua. Reduz geração de calor e consumo de energia, oferecendo dimensões compactas, resposta rápida e longa vida útil. Projetado para operações de comutação confiáveis em sistemas de controle, automação industrial e dispositivos inteligentes.

Como funciona
Um pulso de tensão desloca o êmbolo para uma nova posição; a posição é mantida quando a alimentação é removida por uma trava mecânica ou ímã permanente. Um pulso de polaridade inversa ou em direção oposta retorna o êmbolo à posição inicial.

Principais características e benefícios

• Eficiente em energia: apenas pulsos curtos são necessários para mudar o estado; sem corrente de retenção contínua.
• Redução de geração de calor devido à energização intermitente da bobina.
• Design compacto adequado para equipamentos alimentados por bateria ou portáteis.
• Tempo de resposta rápido, adequado para comutação em automação.
• Longa vida útil com ciclo de trabalho e manutenção adequados.

Vantagens

• Mantém a posição sem alimentação contínua, melhorando a eficiência energética.
• Mínima geração de calor durante a operação.
• Vida útil prolongada quando utilizado dentro das especificações.
• Pequena área ocupada e desempenho de comutação consistente.
• Adequado para aplicações alimentadas por bateria.

Desvantagens

• O circuito de controlo pode ser mais complexo devido à necessidade de inversão de polaridade ou pulsos reversos.
• Custo inicial mais alto em projetos que utilizam ímans permanentes.
• Força de retenção pode ser inferior à de alguns solenóides de serviço contínuo.
• O desempenho é sensível ao desenho do circuito magnético e à precisão de montagem.

Aplicações típicas

• Mecanismos de dispensação em máquinas de venda automática.
• Fechaduras inteligentes e sistemas de controlo de acesso que devem manter o estado durante falta de energia.
• Dispositivos médicos portáteis e sistemas de controlo de fluidos de precisão.
• Automação industrial para comutação e posicionamento de atuadores.
• Eletrodomésticos, contadores inteligentes, comunicações e sistemas automotivos.

Resumo de resolução de problemas

• Solenóide não ativa: verificar tensão de alimentação, fiação, sinal de controlo e resistência da bobina.
• Movimento lento ou êmbolo agarrado: inspecionar e limpar o tubo guia, lubrificar se especificado, substituir peças deformadas.
• Sobreaquecimento: verificar tensão nominal, reduzir ciclo de trabalho e melhorar a refrigeração.
• Travamento inconsistente: verificar força do íman, precisão do controlo de pulsos e alinhamento do circuito magnético.
• Ruído excessivo: apertar fixações, substituir tubo guia/êmbolo desgastado e adicionar amortecimento se necessário.

Lista de verificação para compra / seleção

• Tensão de operação (típico: 12 V / 18 V / 24 V DC); confirmar classificação da bobina.
• Curso necessário (típico 2–20 mm; WL0724 personalizável 3–8 mm).
• Força de retenção e de atuação necessárias.
• Tempo de resposta e velocidade de comutação exigidos.
• Ciclo de trabalho e frequência de operação esperada.
• Espaço de instalação, estilo de montagem e ação do êmbolo (tração ou empuxo).
• Condições ambientais: temperatura, humidade, pó e vibração.
• Vida útil esperada (ciclos) e testes de fiabilidade necessários.
• Personalizações disponíveis: voltagem, curso, impermeabilização, design do êmbolo.

Ficha técnica (tabela de especificações selecionadas)
Brand: Weilong
Model Number: WL0724
Rated Voltage (V): DC 12V, 18V and 24V
Rated Power (W): 24 W
Work Model: Pull Push Type
Holding Force (N): 280 GF
Stroke (mm): 3-8 MM Customized
Reset Time (s): 0.2S ON, 2S OFF
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Especificações técnicas

• Brand: Weilong
• Model: WL0724
• Tensões nominais: DC 12V, 18V, 24V
• Potência nominal: 24 W
• Tipo de êmbolo: Tração / Empuxo
• Força de retenção: aprox. 280 GF
• Curso: personalizável 3–8 mm
• Tempos típicos de reset: 0.2 s ON, 2 s OFF
• Vida útil: ~100.000 ciclos (dados do fabricante)
• Classe de isolamento: B; Hi-Pot: AC 600V 2 s
• Comprimento do fio: 200 mm
• Montagem: parafuso
• Tolerância dimensional: ±0.1 mm
• Temperatura de operação: -10°C a 100°C
• Ciclo de serviço: 1–100%
• Certificações: CE, RoHS, ISO9001
• Garantia: 1 ano
