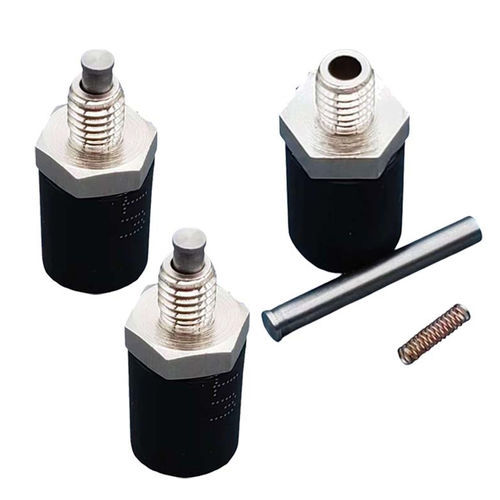

Eletroímã para válvula solenoide WL0916

linearde travamentominiatura

Visão geral
Os eletroímãs tubulares micro são atuadores eletromagnéticos compactos que convertem energia elétrica em movimento linear preciso. A referência WL0916 indica construção tubular com dimensões típicas e curso reduzido, adequada para conjuntos compactos que exigem atuação push/pull repetível.

Descrição principal
Disponíveis em variantes de empurrar e puxar, esses solenóides possuem carcaça tubular sem emendas, bobina de cobre enrolada com precisão, êmbolo em aço inox com revestimento antifricção e mola de retorno interna. Opções elétricas comuns: DC 3 V a 24 V e ciclos de trabalho intermitentes ou contínuos (dependendo do modelo). Podem ser fornecidos com vedação até IP67 e rastreabilidade conforme ISO 9001.

Características

• Pequeno volume: diâmetros de carcaça comuns 6–20 mm (exemplos a partir de 8 mm).
• Curso personalizável: típico 2–5 mm, dependendo do modelo até ~15 mm.
• Faixa de tensão: DC 3 V, 6 V, 9 V, 12 V, 24 V (tolerância ±10% quando indicada).
• Opções de duty: intermitente ou contínuo (ver limites térmicos para uso contínuo).
• Êmbolo: aço inox com revestimento antifricção; materiais resistentes a altas temperaturas (Classe de isolação F até 155 °C em alguns projetos).
• Vedação: opções IP40 a IP67 para ambientes agressivos ou lavagem.
• Projetados para longa vida: metas de 200.000 ciclos a mais de 1.000.000 conforme gestão do ciclo.

Detalhes do produto (destaques funcionais)

• Construção: carcaça tubular sem emendas (aço alto teor de níquel ou carbono), bobina de cobre, êmbolo móvel, mola de retorno interna.
• Movimento: atuação linear precisa com baixa carga lateral quando alinhado corretamente.
• Circuito magnético: design tubular concentra o fluxo para melhor relação força/tamanho.
• Configurações: push (êmbolo se estende quando energizado) ou pull (êmbolo se retrai quando energizado).
• Terminações: fios nus, conectores JST/Molex, pinos PCB ou terminações personalizadas.

Aplicações

• Dispositivos médicos: bombas de infusão, instrumentos cirúrgicos, ventiladores, equipamentos de diagnóstico que exigem atuação precisa e lavável.
• Automação industrial: acionamento de pequenas válvulas, fechaduras de segurança, pick-and-place, mecanismos compactos.
• Automotivo: travas de porta, módulos de transmissão/combustível, travas de carregamento EV e pequenos mecanismos acionados.
• Aeroespacial & defesa: atuação leve para aviônica e mecanismos de satélite.
• Segurança: fechaduras eletrônicas, cofres, sistemas de controle de acesso.

Vantagens & Desvantagens
Vantagens

• Boa relação força/tamanho graças ao circuito magnético tubular.
• Curso preciso e repetível.
• Opções de materiais e vedação adequadas para ambientes severos.
• Consumo energético relativamente baixo em relação à atuação fornecida quando corretamente especificado.

Desvantagens

• Curso limitado comparado a cilindros pneumáticos ou motores lineares.
• Geração de calor sob operação contínua elevada; requer gestão térmica.
• Força diminui com a extensão do êmbolo (característica força/curso).
• Interferência magnética possível próxima a componentes ferrosos sem blindagem.
• Cliques audíveis na atuação que podem ser indesejáveis em aplicações silenciosas.

Diagnóstico & Manutenção
Verificações comuns: confirmar alimentação e cabeamento se não houver movimento; medir resistência da bobina e inspecionar obstruções se o curso estiver limitado; verificar ciclo de trabalho e ventilação em caso de superaquecimento; confirmar conexões elétricas para falhas intermitentes; limpar o tubo e inspecionar mola/êmbolo se ocorrer travamento. Manutenção preventiva: operar dentro da tensão e duty nominais, manter o solenóide limpo, evitar cargas laterais e verificar periodicamente resistência e temperatura da bobina.

Resumo da folha de dados

• Diâmetros de carcaça típicos: 6 mm – 20 mm (exemplos a partir de 8 mm).
• Opções de curso típicas: 2 mm – 5 mm (dependendo do design; alguns até ~15 mm).
• Faixa de tensão: DC 3 V a 24 V (dependendo do modelo).
• Opções de vedação: IP40 a IP67.
• Isolamento/temperatura: materiais Classe F disponíveis (até 155 °C para alguns componentes).

Especificações técnicas

• Modelo: WL0916 (referência da família de produto).
• Dimensões exemplo: Ø9,5 × 16 mm.
• Diâmetro do êmbolo exemplo: Ø2,8 mm.
• Tensão nominal exemplo: DC 9 V.
• Curso exemplo: 2,7 mm.
• Força exemplo: 10 gf (dependente do modelo).
• Potência exemplo: 1,3 W; corrente exemplo: 0,15 A; resistência exemplo: 60 Ω.
• Ciclo de trabalho exemplo: contínuo (verificar classificação do modelo); vida nominal: ≥200.000 ciclos (alguns designs 1.000.000+ com gestão adequada).
• Materiais: carcaça tubular sem emendas, bobina de cobre, êmbolo inox com revestimento antifricção, mola de retorno.
• Normas & opções: produção ISO 9001, opções RoHS/REACH, UL e rastreabilidade de materiais para aplicações médicas disponíveis para variantes específicas.
