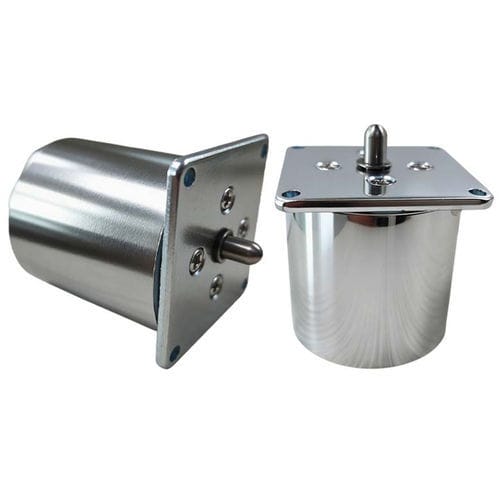

Eletroímã linear WL4343

livre de manutençãotubularcompacto

Visão geral do produto
O eletroímã tubular push-pull WL4343 é um atuador eletromecânico linear que converte corrente elétrica em movimento retilíneo repetível. Possui carcaça tubular, bobina e êmbolo móvel capaz de efetuar cursos de empurrar e puxar. O design tubular aumenta a eficiência magnética, protege os componentes internos e é adequado para montagens compactas.

O que é um solenoide tubular push-pull?
Dispositivo eletromecânico que gera força linear através de um campo magnético gerado pela bobina. Conforme a configuração, o êmbolo pode atuar em empurrar e puxar. Aplicações comuns: automação, sistemas de travamento, máquinas de venda automática e outras que exigem movimento linear preciso em espaço reduzido.

Características

• Design tubular compacto que economiza espaço e protege as partes internas
• Alta relação força/tamanho com circuito magnético eficiente
• Projetado para operação em empurrar e puxar
• Disponível em tensões DC comuns (6 V, 12 V, 24 V) e opções personalizáveis
• Baixo consumo de energia em muitas configurações
• Carcaça em aço carbono com revestimento; algumas variantes oferecem proteção à prova d'água
• Adequado para operação em alta frequência quando especificado

Aplicações

• Automação industrial: triagem, embalagem e sistemas robóticos
• Mecanismos de travamento e fechaduras inteligentes
• Máquinas de venda automática e quiosques (distribuição/manuseio de moedas)
• Automotivo: atuação em sistemas de combustível, fechaduras e válvulas de controle
• Dispositivos médicos que requerem controle preciso de fluidos ou mecanismos
• Equipamentos de escritório: impressoras, copiadoras e scanners
• Qualquer dispositivo que necessite de atuação linear compacta e repetível

Vantagens e desvantagens
Vantagens

• Circuito magnético fechado para entrega eficiente de força
• Pequeno volume adequado para projetos com espaço limitado
• Proteção por carcaça tubular contra poeira e danos mecânicos (para variantes qualificadas)
• Operação rápida, precisa e repetível adequada para ciclos frequentes
• Construção simples e baixa manutenção

Desvantagens

• Curso limitado comparado a outros atuadores lineares
• Possível aquecimento em operação contínua prolongada ou com tensão incorreta
• A força disponível diminui à medida que o curso aumenta
• Exige seleção correta de tensão e ciclo de trabalho para evitar perda de desempenho ou superaquecimento
• Personalizações podem aumentar o custo

Guia de solução de problemas (problemas comuns e soluções)

• Sem movimento: verifique alimentação e fiação, confirme a tensão, meça a continuidade da bobina e substitua se aberta
• Força fraca: verifique estabilidade da tensão, confira curso e alinhamento, inspecione a montagem
• Aquecimento excessivo: confirme o ciclo de trabalho, use a tensão correta, melhore a ventilação ou selecione modelo para serviço contínuo
• Resposta lenta: garanta alimentação adequada, reduza atrito/contaminação no trilho do êmbolo, substitua mola de retorno fraca
• Ruído ou vibração: confirme aperto da instalação, elimine ripple na alimentação, substitua peças desgastadas
• Êmbolo preso/não retorna: limpe contaminantes, substitua mola danificada, corrija desalinhamento
• Operação intermitente: inspecione conexões, assegure alimentação estável, teste/substitua bobina se defeituosa

Especificações técnicas

• Brand: Weilong Technology
• Model Number: WL4343
• Rated Voltage (V): DC 12 or 24 V
• Rated Power (W): 3 W
• Work Model: 1 Million Lifespan Cycles
• Holding Force (N): 300 Gf
• Stroke (mm): 3-5 mm
• Reset Time (s): 1 s / 3 s off
• Service Life: 300,000 cycles
• Certification: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc-plated coating
• Lead Wire Length (mm): 200
• Install Style: both sides with three mounting screw holes for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (some variants may be offered separately)
• Insulation Class: F (150 °C)
• Hi-Pot Test: AC 600 V 50/60 Hz 1 s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1-100% (model dependent)
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
