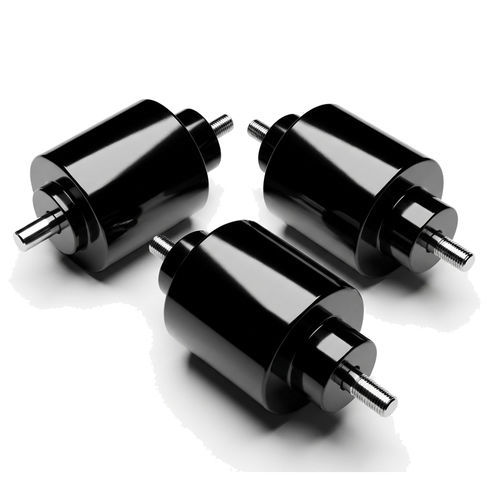

Eletroímã de retenção WL4545

linearcompacto24 V

Visão geral do produto
O atuador solenóide push-pull AS 4545 da Weilong Technology é um atuador linear eletromagnético compacto, projetado para automação industrial e comercial. Converte energia elétrica em movimento linear controlado por meio de uma bobina otimizada e circuito magnético alojados em um invólucro de aço carbono com revestimento zincado. Disponível em 24 V CC padrão (opção 12 V), é adequado para aplicações que exigem resposta rápida e curso curto.

Projeto e funcionamento
O atuador fornece movimento linear bidirecional (empurrar e puxar) com curso de 5–8 mm. O projeto prioriza um circuito magnético balanceado e disposição da bobina para resposta estável e força repetível. A instalação é feita por três furos laterais para integração simples. Parâmetros elétricos e mecânicos (tensão, curso, orientação de montagem) podem ser selecionados para atender requisitos OEM.

Aplicações

• Sistemas de fechadura eletrônica e controle de acesso
• Máquinas de venda automática e equipamentos de dispensação
• Equipamentos de automação industrial e acionamento de interruptores
• Equipamentos médicos que requerem movimento linear curto
• Sistemas de controle OEM e mecanismos inteligentes

Principais vantagens

• Formato compacto para projetos com espaço limitado
• Ação linear rápida e repetível para comutação, travamento e posicionamento
• Amplitude de ciclo de trabalho dependendo da configuração
• Opções de tensão padrão (24 V CC; 12 V disponível)
• Integração mecânica simples com furos de montagem laterais

Limitações e considerações de projeto

• Curso limitado quando comparado com cilindros elétricos e atuadores motorizados
• Geração de calor em operação contínua — prever projeto de ciclo de trabalho
• Fornece apenas movimento linear fixo (sem movimento rotativo complexo)
• A força disponível diminui com o aumento do curso — verificar em relação à carga
• Necessita de alimentação DC estável para desempenho consistente

Ficha técnica
Brand: Weilong Technology
Model number: AS 4545
Tensão nominal: DC 24 V (opção 12 V disponível)
Potência nominal: 32 W
Modelo/vida útil: até 1.000.000 ciclos (dependendo da configuração)
Força de retenção: ~3000 GF
Curso: 5–8 mm
Tempo de reset: tip. 1–3 s (dependendo do circuito e carga)
Vida útil: até centenas de milhares a 1.000.000 ciclos
Certificações: CE, RoHS, ISO9001
Material: invólucro em aço carbono com revestimento zincado
Comprimento do fio: 200 mm
Instalação: montagem lateral com três furos para parafusos
Tolerância dimensional: +/- 0,1 mm
Resistência à água: nenhuma (não adequado para imersão)
Classe de isolamento: F (150°C)
Teste hi-pot: AC 600V 50/60Hz 1 s
Força de retenção sem excitação: 0
Temperatura de trabalho: -10°C a 100°C
Ciclo de trabalho: 1–100% (dependente do projeto)
Profundidade de rosca: N/A
Termos de pagamento: TT ou LC à vista
Pedido de amostra: disponível
Garantia: 1 ano
MOQ: 500 pcs
Capacidade de fornecimento: ~5000 pcs/semana
Prazo de entrega: ~30 dias
Porto de embarque: Shenzhen

Especificações técnicas

• Modelo: AS 4545
• Marca: Weilong Technology
• Tensão nominal: DC 24 V (também disponível em 12 V)
• Potência nominal: 32 W
• Curso: 5–8 mm
• Força de retenção: ~3000 GF
• Vida útil: até centenas de milhares a 1.000.000 ciclos
• Invólucro: aço carbono com revestimento zincado
• Comprimento do fio: 200 mm
• Classe de isolamento: F (150°C)
• Faixa de temperatura de operação: -10°C a 100°C
• Ciclo de trabalho: 1–100% (dependente da aplicação)
• Certificações: CE, RoHS, ISO9001
• Logística: MOQ 500 pcs, fornecimento ~5000 pcs/semana, entrega típica ~30 dias
