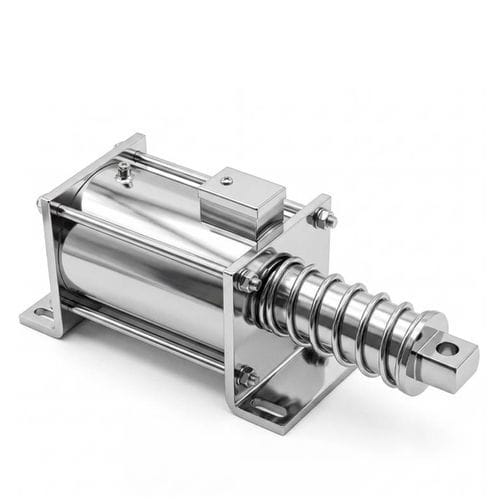

Eletroímã de retenção WL132250

lineartubularcompacto

Visão geral do produto
Um solenóide tubular industrial de tração é um atuador eletromagnético compacto que converte energia elétrica em movimento linear. A unidade consiste em um corpo tubular com bobina de cobre, um núcleo ferromagnético e um êmbolo deslizante. Quando a bobina é eletrificada, o campo magnético puxa o êmbolo produzindo ação linear. A geometria tubular melhora o controle de fluxo magnético, reduz o volume e permite parâmetros operacionais personalizáveis para automação.

Principais características

• Construção tubular compacta com circuito magnético fechado para eficiência de fluxo
• Disponível nas versões de tração ou empuxo; curso, força, tensão e montagem personalizáveis
• Alta densidade de força em relação ao tamanho; adequado para movimentos lineares rápidos e repetitivos
• Projetado para operação intermitente ou contínua conforme ciclo de trabalho e gestão térmica

Como funciona
A aplicação de corrente contínua na bobina gera um campo magnético que atrai o êmbolo ferromagnético para dentro do tubo, produzindo movimento linear. Ao remover a alimentação, o êmbolo retorna por mola ou força externa. A força disponível depende da corrente, tensão, geometria e folga (curso) instantânea.

Considerações de engenharia para longa curso / alta força
Projetar para longo curso e alta força (por exemplo, ~50 kg a 125 mm) requer abordar vários limites físicos e de fabricação:

• Compromisso força vs curso: a força diminui rapidamente com o aumento do entreferro; manter alta força no final do curso exige maior volume magnético ou soluções de amplificação.
• Corrente da bobina e aquecimento: altas ampere-voltas geram aquecimento I²R significativo; gestão térmica e limites de isolamento restringem operação contínua.
• Saturação magnética: o material do núcleo aproxima-se da saturação (~1,6–2,0 T), reduzindo ganhos adicionais de força com aumento de corrente.
• Perdas de fluxo em grandes folgas: cursos longos provocam perdas de fluxo que reduzem eficiência e uniformidade da força.
• Alinhamento mecânico e desgaste: êmbolos longos precisam de guia precisa, rolamentos de baixa fricção ou revestimentos para evitar inclinação e travamento.
• Massa vs velocidade: maior massa móvel para obter maior força aumenta a inércia e reduz a velocidade de resposta.
• Ciclo de serviço e refrigeração: ciclos energéticos elevados podem exigir operação intermitente ou refrigeração forçada para vida útil confiável.
• Limites de fabricação: dispositivos de grandes dimensões aumentam custo, peso e requisitos de precisão de usinagem.
• Direções práticas de projeto: vantagem mecânica (alavancas, cremalheira), trancas magnéticas, atuadores híbridos ou solenóides multiestágio podem atender melhor necessidades de longo curso/alta carga.

Aplicações

• Automação industrial: válvulas, portões, posicionamento e atuadores em máquinas de embalagem
• Segurança: fechaduras eletrônicas e controle de acesso
• Máquinas de venda automática e sistemas de dosagem
• Automação médica e laboratorial: dosagem e manuseio de amostras
• Equipamentos de escritório: impressoras, copiadoras e manuseio de documentos
• Automotivo: mecanismos de travamento, válvulas acionadas
• Robótica, sistemas inteligentes e máquinas agrícolas

Vantagens

• Alta densidade de força em um pacote cilíndrico compacto
• Resposta rápida e deslocamento linear repetível
• Circuito tubular fechado que melhora eficiência magnética e fornece blindagem parcial
• Grande capacidade de personalização: tensão, curso, curva de força, montagem e proteção ambiental

Desvantagens / Limites

• A força diminui com a extensão do curso; força não uniforme em cursos longos
• Geração de calor significativa em operação de alta potência ou contínua sem refrigeração adequada
• Cursos limitados em comparação com atuadores motorizados para percursos muito longos
• Projetos de longo curso/alta força são mais pesados, menos eficientes e mais difíceis de fabricar

Manutenção / Solução de problemas
Verifique tensão/corrente de alimentação e integridade da fiação. Meça a resistência da bobina para detectar falhas de enrolamento. Inspecione o êmbolo e a carcaça quanto a sujeira, corrosão ou obstruções mecânicas. Verifique molas de retorno e alinhamento. Monitore o ciclo de serviço e a temperatura para evitar falhas térmicas.

Orientações de seleção
Especifique tipo de movimento (empurrar/puxar), força necessária incluindo atrito e margem de segurança, curso e força necessária naquele ponto, tensão e potência, ciclo de trabalho, ambiente (temperatura, poeira, químicos), restrições de instalação e vida útil esperada. Considere opções personalizadas (curso, curva de força, montagem de cabo, vedação) e testes de protótipo para aplicações exigentes.

Ficha técnica (resumo)

• Brand: Weilong Technology
• Model Number: WL132250
• Rated Voltage (V): DC 12 V / 24 V / 48 V / 60 V
• Rated Power (W): 5000–6000 W
• Working Type: Tubular pull type
• Holding Force (N): 300–500 N
• Stroke (mm): 30–125 mm
• Reset Time (s): 0.1
• Service Life: ~300,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel, zinc plated
• Lead Wire Length (mm): 200
• Installation: adjustable screw & cap
• Dimension Tolerance: ±0.1 mm
• Waterproof: None (standard)
• Insulation Class: F
• Hi-Pot Test: AC 1200 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0 N
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Terms: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs/week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
