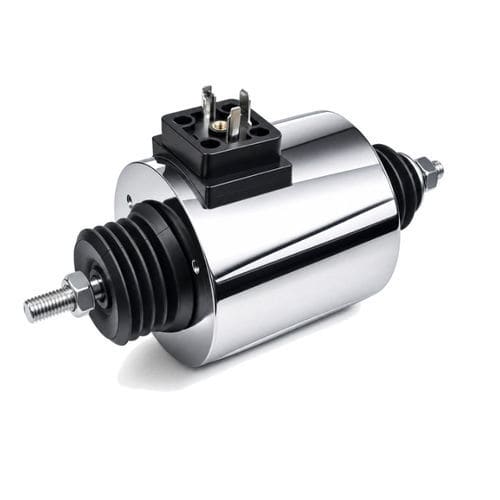

Eletroímã de retenção WL7074

linearde travamentopara seleção

Visão geral do produto
O solenóide tubular de longo curso WL7074 é um atuador eletromagnético push-pull projetado para controle de movimento linear em aplicações industriais e comerciais. A construção tubular concentra o fluxo magnético para saída de força estável e integração compacta. Tensões típicas variam de DC 6 V a 60 V e os cursos são configuráveis entre 5 e 30 mm.

Principais características

• Bobina tubular e êmbolo de ferro para acoplamento magnético eficiente e menor perda de energia.
• Atuação push-pull de longo curso com curso configurável (5–30 mm) e força de retenção (~30–80 N).
• Múltiplas opções de tensão DC (6V, 12V, 24V, 48V, 60V) e conectores elétricos personalizáveis.
• Resposta rápida, baixo ruído e ocupação de espaço reduzida para integração em sistemas automatizados.
• Montagem ajustável (parafuso/tampa), extensões de eixo, molas e suportes opcionais para instalação específica.

Descrição detalhada
O projeto WL7074 utiliza um invólucro tubular para melhorar a eficiência magnética e a estabilidade operacional em comparação com tipos de estrutura aberta. Suporta ciclos de trabalho variados (1–100%) e pode ser especificado para operação contínua ou intermitente. Para uso contínuo prolongado, adotar medidas adequadas de dissipação térmica e selecionar a classificação de serviço apropriada.

Aplicações

• Automação industrial: triagem, embalagem, transportadores, máquinas têxteis e controle de linha de produção.
• Segurança e acesso: fechaduras eletrônicas, fechaduras de máquinas de venda, fechaduras de armários e sistemas de controle de acesso.
• Dispositivos médicos: válvulas e controle de fluidos em equipamentos de diagnóstico e dosagem que exigem atuação precisa e silenciosa.
• Automotivo & transporte: mecanismos de travamento, conjuntos de atuação e sistemas de comutação.
• Aeroespacial & defesa: atuadores para sistemas de controle onde são exigidas confiabilidade e longa vida útil.
• Equipamentos comerciais: impressoras, quiosques, máquinas de venda e equipamentos de jogo.

Vantagens & Desvantagens

• Vantagens: design tubular compacto para melhor eficiência magnética; comutação rápida; baixo ruído; personalizável em curso, força e montagem.
• Desvantagens: a força magnética diminui com o aumento do curso; operação contínua de alta carga gera calor e pode exigir gestão térmica; percursos muito longos podem ser melhor atendidos por motores ou atuadores pneumáticos.

Resolução de problemas & Manutenção

• Sem movimento: verificar tensão de alimentação, fiação e integridade dos conectores.
• Sobreaquecimento: verificar ciclo de trabalho, ventilação e tensão correta.
• Força baixa: inspecionar contaminação, desgaste do êmbolo, desalinhamento ou configuração de curso incorreta.
• Ruído/vibração: apertar fixações e inspecionar componentes internos.
• Êmbolo preso: limpar e aplicar proteção recomendada; considerar lubrificação ou vedação em ambientes severos.

Ficha técnica

• Brand: Weilong Technology
• Model: WL7074
• Tensões: DC 6V, 12V, 24V, 48V, 60V (opções personalizadas)
• Potência: ~30–50 W
• Curso: 5–30 mm
• Força de retenção: ~30–80 N
• Tempo de retorno: 0,1 s
• Vida útil: até 300.000 ciclos
• Material: carcaça em aço carbono com revestimento zincado
• Classe de isolamento: F; teste Hi-Pot AC 600V 50/60Hz 2s
• Ciclo de trabalho: 1–100%
• Montagem: parafuso e tampa ajustáveis
• Conector: soquete DC
• Temperatura de operação: -10°C a 100°C
• Garantia: 1 ano
• MOQ: 1000 pcs; Capacidade: 5000 pcs/semana; Entrega: 30 dias; Porto: Shenzhen
