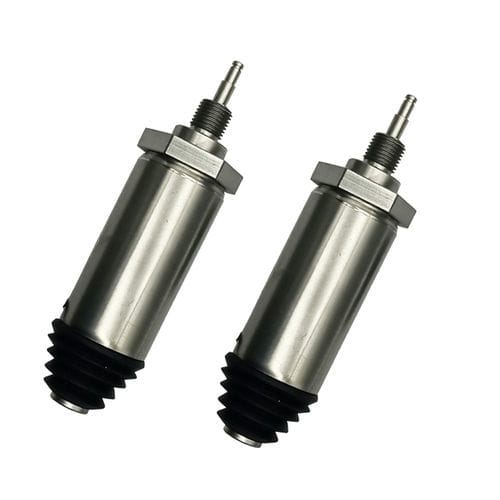

Eletroímã linear WL3870

tubularcompacto24 V

Visão geral
O solenóide linear tubular WL3870 é um atuador eletromagnético compacto que converte energia elétrica em movimento linear preciso. É composto por uma bobina cilíndrica, carcaça magnética fechada, êmbolo móvel, mola de retorno e eixo guia. Ao energizar a bobina com tensão CC, gera-se um campo magnético que desloca o êmbolo; quando desenergizado, a mola de retorno restaura o êmbolo à posição inicial.

Projeto e construção
O design tubular oferece um circuito magnético fechado para maior eficiência magnética em comparação com solenóides de quadro aberto. Elementos típicos incluem bobina de cobre enrolada com precisão, carcaça em aço carbono ou revestida, êmbolo usinado com precisão e tratamentos de superfície ou vedação opcionais para ambientes severos. A forma cilíndrica selada reduz perda de energia, melhora o blindagem e protege as partes internas contra poeira e contaminação.

Principais características funcionais

• Disponível em ação de empurrar ou puxar, projetado para resposta rápida e curso linear repetível.
• Várias dimensões e opções configuráveis para tensões, cursos, forças, ciclos de trabalho e métodos de montagem.
• Opções para impermeabilização, tratamento de superfície, conectores personalizados, comprimentos de cabo e perfis de êmbolo para requisitos OEM.

Aplicações

• Automação industrial: travas, sistemas de posicionamento, portões e máquinas de montagem
• Máquinas de embalamento, máquinas de venda automática e equipamentos têxteis
• Equipamentos médicos e laboratoriais que exigem atuação curta e precisa
• Sistemas de segurança, fechaduras inteligentes e dispositivos automotivos
• Equipamentos agrícolas e outros sistemas de controlo de precisão

Vantagens e desvantagens

• Vantagens: circuito magnético fechado com alta eficiência; forma cilíndrica compacta; resposta rápida; baixo ruído; boa proteção contra contaminantes; elevado potencial de personalização.
• Desvantagens: a força tende a diminuir com o aumento do curso (verificar curvas força/curso); possível aquecimento em serviço contínuo se a bobina não for projetada para isso; curso limitado em comparação com cilindros elétricos ou atuadores pneumáticos.

Resolução de problemas e manutenção
Verifique a tensão nominal e a alimentação, meça a resistência da bobina para detectar circuitos abertos/curtos, inspecione cabos e conectores quanto a contactos soltos ou corrosão, limpe o eixo guia e o êmbolo em caso de aderência e verifique a operação da mola de retorno e o alinhamento de montagem. Em casos de sobreaquecimento, confirme o ciclo de serviço e melhore a ventilação ou selecione modelos para serviço contínuo.

Ficha técnica (campos selecionados)
Brand: Weilong Technology
Model Number: WL 3970 (entrada da tabela) — produto comercializado como WL3870
Tensão nominal: DC 12 ou 24 V
Potência nominal: 10–15 W
Modo de trabalho / Vida útil: 100.000 ciclos de vida indicados
Força empurrar/puxar: aprox. 1000 gf
Curso: 10–20 mm
Tempo de reset: 1 s (off 1–3 s indicado)
Vida útil: 300.000 ciclos
Certificações: CE, ROHS, ISO9001
Material: carcaça em aço carbono com revestimento zincado
Comprimento do fio: 200 mm
Estilo de instalação: ambos os lados com três furos roscados para montagem fácil
Tolerância dimensional: +/- 0,1 mm
À prova d'água: Nenhum (versão padrão)
Classe de isolamento: F (~150°C)
Teste Hi-Pot: AC 600 V 50/60 Hz 1 s
Força de retenção sem excitação: 0
Temperatura de trabalho: -10°C a 100°C
Ciclo de trabalho: 1–100% (modelos disponíveis para serviço contínuo)
Termos de pagamento: TT, ou LC à vista
Pedido de amostra: Sim
Garantia: 1 ano
MOQ: 500 pcs
Capacidade de fornecimento: 5.000 pcs por semana
Prazo de entrega: 30 dias
Porto de carregamento: Shenzhen

Visão geral do produto / Notas adicionais
Os solenóides lineares tubulares são oferecidos em versões de empurrar ou puxar, várias courses e níveis de força e podem ser personalizados (tensão, curso, design do êmbolo, molas, conectores, tratamento de superfície e versões à prova d'água/poeira opcionais). Para operação contínua em ambiente industrial, selecione modelos especificados para serviço contínuo e garanta gestão térmica adequada.

Especificações técnicas

• Brand: Weilong Technology
• Model: WL3870
• Tensão nominal: DC 12 V ou 24 V
• Potência nominal: 10–15 W
• Curso: 10–20 mm
• Força empurrar/puxar: ~1000 gf
• Vida útil: até 300.000 ciclos
• Material: carcaça em aço carbono com revestimento zincado
• Comprimento do fio: 200 mm
• Classe de isolamento: F (~150°C)
• Temperatura de trabalho: -10°C a 100°C
• Ciclo de trabalho: 1–100% (modelos para serviço intermitente ou contínuo)
• Certificações: CE, ROHS, ISO9001
• MOQ: 500 pcs; capacidade: 5.000 pcs/semana; prazo: 30 dias
