Eletroímã de retenção WL1035

de travamentode manutenção automáticacompacto

Visão geral

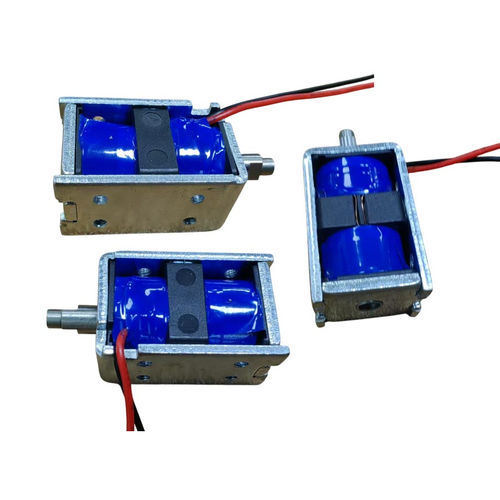

O solenóide de travamento push-pull Weilong AS 1035 (WL1035) é um atuador eletromecânico que converte pulsos elétricos curtos em movimento linear e trava no final do curso sem alimentação contínua. Projetado para instalações compactas que exigem baixo consumo e resposta rápida.

Como funciona
Num pulso curto a bobina gera um campo magnético que move o êmbolo para frente ou para trás. Um ímã permanente ou mecanismo de trava mantém o êmbolo na posição após o pulso, eliminando a necessidade de corrente contínua e reduzindo calor e consumo de energia.

Aplicações

• Controle de acesso: fechaduras inteligentes, batentes eletrônicos
• Máquinas de venda automática e mecanismos de dispensação
• Dispositivos médicos portáteis e de diagnóstico
• Automação industrial: válvulas, portões, garras, atuadores robóticos
• Automotivo: atuadores de portas, mecanismos de comutação
• Moveis inteligentes, lockers de encomenda, armários inteligentes

Vantagens e Desvantagens

• Vantagens: operação por pulsos — consumo médio muito baixo, retenção sem alimentação contínua, menor aquecimento, compacto, atuação rápida.
• Desvantagens: mecanismo de travamento aumenta a complexidade, pode requerer driver de pulso dedicado, valores de força de retenção variam entre especificações (ver nota), possível desgaste magnético/mecânico a longo prazo se mal especificado.

Solucionamento de problemas (problemas comuns)

• Sem movimento: verificar fonte de alimentação, fiação, parâmetros de pulso e integridade da bobina.
• Não trava: verificar alinhamento do ímã, obstruções mecânicas e polaridade/duração do pulso.
• Sobreaquecimento: ciclo de trabalho excessivo ou tensão incorreta.
• Resposta lenta: inspecionar atrito, detritos ou tolerâncias de montagem incorretas.

Ficha técnica do produto (tabela chave)

• Marca: Weilong
• Número do modelo: AS 1035 (WL1035)
• Tensões nominais: DC 12V, 18V, 24V
• Potência nominal: 24 W
• Tipo de operação: Pull / Push
• Força de retenção: indicada 280 GF (≈2,75 N) em um local e 20 N em outro — verificar antes de encomendar
• Curso (mm): 3–8 mm (personalizável, típico 4–8 mm)
• Tempo de reset: 0,2 s ON, 1,8–2 s OFF (exemplo)
• Vida útil: 100.000 ciclos
• Certificações: CE, RoHS, ISO9001
• Material: ferro magnético superior
• Comprimento do fio: 200 mm
• Montagem: por parafuso
• Tolerância dimensional: ±0,1 mm
• Classe de isolamento: B (130°C)
• Hi-Pot: AC 600V 50/60Hz 2 s
• Temperatura de trabalho: -10°C a 100°C
• Ciclo de trabalho: operação por pulsos, 1–100% (ex.: 0,2 s ON / 1,8 s OFF)
• MOQ: 1000 pcs; Capacidade de fornecimento: 5000 pcs/semana; Prazo: 30 dias a partir de Shenzhen
• Pagamento: TT ou LC à vista; Garantia: 1 ano

Características da unidade

• Carcaça: aço carbono com revestimento de zinco, acabamento liso; testado 96 h em névoa salina para resistência à corrosão.
• Êmbolo: aço carbono, Ø 4–10 mm, revestimento de zinco.
• Bobina: fio de cobre puro projetado para aumento de temperatura controlado.
• Exemplo elétrico: resistência 6 Ω, corrente ≈12 A, potência 24 W.
• Tensões disponíveis: DC 12V / 18V / 24V; curso configurável 3–8 mm.

Especificações técnicas

• Marca: Weilong
• Modelo: AS 1035 (WL1035)
• Tensões nominais: DC 12 V, 18 V, 24 V
• Potência nominal: 24 W
• Resistência: 6 Ω (exemplo)
• Corrente de operação: ≈12 A (exemplo)
• Curso: 3–8 mm configurável (típico 4–8 mm)
• Força de retenção: 280 GF (e alternativamente 20 N indicado) — confirmar conforme a aplicação
• Comprimento do fio: 200 mm
• Carcaça: aço carbono com revestimento de zinco (teste névoa salina)
• Êmbolo: aço carbono revestido de zinco (Ø 4–10 mm)
• Classe de isolamento: B (130°C)
• Hi-Pot: AC 600 V 50/60 Hz 2 s
• Vida útil: 100.000 ciclos
• Exemplos de duty: 0,2 s ON, 1,8–2 s OFF (faixa 1–100%)
• Temperatura de serviço: -10°C a 100°C
• Montagem: tipo parafuso
• Certificações: CE, RoHS, ISO9001
• MOQ / Fornecimento / Entrega: 1000 pcs MOQ; ~5000 pcs/semana; 30 dias desde Shenzhen
