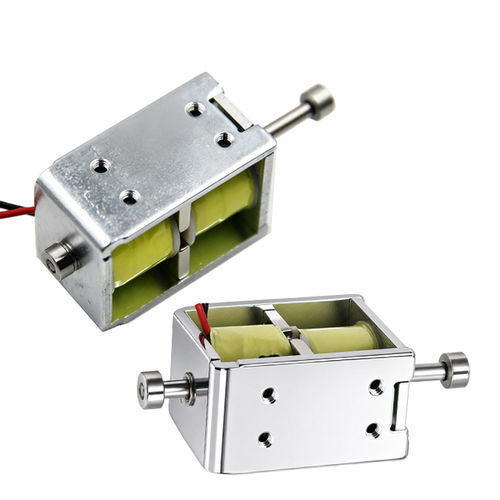

Eletroímã de retenção WL0837

linearde travamentode manutenção automática

Overview
O solenóide de travamento bístável WL0837 é um atuador eletromecânico projetado para aplicações que exigem retenção de posição com consumo médio muito baixo. Utiliza um ímã permanente para manter o êmbolo numa das duas posições estáveis após um breve pulso elétrico dependente da polaridade, evitando a necessidade de corrente contínua de retenção. O formato compacto é indicado para sistemas alimentados por bateria, com espaço limitado ou críticos para segurança nos setores industrial, automotivo e de segurança.

Product overview (compact bistable latching solenoid)
Construção industrial compacta disponível em variantes push/pull e rotativas, com carcaças em aço ou aço inoxidável e bobinas de cobre de alta condutividade. Opera a partir de fontes DC de baixa tensão (intervalo típico 3,6V–24V). O travamento magnético fornece consumo nulo em retenção. Diversos tamanhos, cursos e opções de montagem facilitam a integração em automação, controlo de fluidos, sistemas de bloqueio e aplicações veiculares.

How it works
O dispositivo combina uma bobina eletromagnética e um ímã permanente. Um pulso elétrico curto (dependente da polaridade) aplicado à bobina reforça ou se opõe ao fluxo do ímã permanente, fazendo o êmbolo mover‑se para a posição estável alternativa. Após o pulso, o ímã permanente mantém o êmbolo sem energia. Inverter a polaridade retorna o êmbolo ao estado anterior. A comutação depende de pulsos na faixa de milissegundos, permitindo consumo médio muito baixo e geração mínima de calor.

Features

• Eficiente em energia: consumo apenas durante os pulsos de comutação; zero consumo em retenção.
• Retenção bístável: duas posições estáveis mantidas por um ímã permanente.
• Baixa geração de calor devido a pulsos ativos breves.
• Comportamento fail‑safe: mantém o estado em caso de falha de alimentação.
• Pequeno tamanho: bobina e conjunto menores comparados a solenóides de serviço contínuo.

Difference: single-latching vs double-latching
Single‑latching mantém a posição numa extremidade após o pulso e exige um pulso inverso para regressar. Double‑latching (verdadeiramente bístável) trava de forma fiável em ambas as extremidades do curso sem alimentação. Escolha conforme a necessidade de manter uma ou ambas as posições passivamente.

Applications

• Controlo de fluidos: irrigação, HVAC e válvulas sanitárias — pulso para abrir/fechar sem corrente de retenção.
• Segurança e controlo de acesso: fechaduras inteligentes e fechos de armários/racks que mantêm estado sem alimentação contínua.
• Aeroespacial e automóvel: atuadores de baixa potência para trancas, comutadores de isolamento e gestão de baterias.
• Automação industrial: portões de triagem, intertravamentos de segurança, relés de travamento e mecanismos que retêm posição.
• Dispositivos IoT alimentados por bateria e sensores remotos onde o consumo mínimo é crítico.

Advantages & Disadvantages

• Vantagens: consumo médio muito baixo, mínima geração de calor, alta fiabilidade e retenção de estado em falha de alimentação.
• Desvantagens: custo unitário superior ao de solenóides simples; requer controlador bipolar; sensível à desmagnetização a temperaturas muito altas ou campos externos fortes; normalmente curso mais curto que alguns modelos de serviço contínuo.

Troubleshooting (common issues & remedies)

• Problema: não comuta — Causa: pulso insuficiente em amplitude/duração. Remédio: verificar o controlador (tensão/corrente/duração) e a fiação; reduzir quedas de tensão.
• Problema: comuta mas não mantém — Causa: ímã enfraquecido ou sobreaquecido. Remédio: verificar temperatura de operação e exposição magnética; substituir a unidade se degradada.
• Problema: funcionamento intermitente — Causa: conexões soltas ou alimentação instável. Remédio: inspecionar conectores, continuidade e estabilidade da alimentação; verificar a forma do pulso.
• Problema: estado desconhecido na partida — Causa: estado anterior desconhecido. Remédio: implementar rotina de arranque para comandar um estado seguro definido.

Design tips & selection guidance
Especifique a capacidade do controlador para fornecer a tensão, corrente e duração de pulso necessárias. Se for necessário um estado seguro na perda de alimentação, forneça um circuito dedicado (por ex. descarga de condensador ou atuador auxiliar). Considere o risco de desmagnetização selecionando a classe de temperatura e blindagem adequadas. Escolha uma força de retenção ≥2× da carga mecânica esperada. Defina força de impulso/puxão requerida, curso, tensão de alimentação e restrições ambientais (temperatura, humidade, corrosão). Avalie single- vs double‑latching segundo sensibilidade a interferências e desgaste mecânico.

Product Datasheet (key parameters)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10–20W
Push Pull Force: 300 Gf
Holding Force: 500 Gf
Stroke (mm): 3–5 mm (customizable)
Working Duty: 20%
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technical specifications

• Model: WL0837
• Brand: Weilong Technology
• Rated supply: DC 12V
• Rated power: 10–20 W
• Push/pull force: 300 Gf
• Holding force: 500 Gf
• Stroke: 3–5 mm (customizable)
• Working duty: 20% (typical)
• Service life: ~100,000 cycles
• Material: high-quality magnet iron
• Lead wire: 200 mm
• Mounting: screw
• Insulation class: B
• Operating temperature: -10°C to 100°C
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Typical delivery: 30 days
