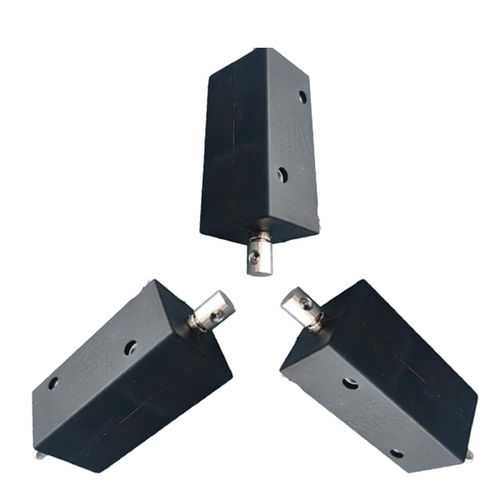

Eletroímã de retenção WL0735B

de travamentode manutenção automáticacompacto

Visão geral do produto
Um solenóide de travamento push-pull é um atuador eletromecânico que fornece movimento linear de empurrar e puxar e permanece travado na posição sem alimentação contínua. Um breve pulso elétrico altera o estado; o êmbolo é retido por um ímã permanente ou trava mecânica, oferecendo uma solução energeticamente eficiente para sistemas automatizados e equipamentos alimentados por bateria.

Como funciona
Um pulso elétrico energiza a bobina e desloca o êmbolo interno para a posição de push ou pull. O êmbolo é mantido por um ímã ou trava mecânica, de modo que não é necessário corrente de manutenção. Um pulso inverso ou uma bobina de liberação retorna o êmbolo à posição original.

Principais características

• Mantém a posição sem alimentação contínua (travamento)
• Baixa geração de calor durante a operação
• Resposta rápida adequada para comutação de alta velocidade
• Pequeno porte e operação silenciosa
• Longa vida útil operacional (projetado para muitos ciclos)
• Configurável em tensões, comprimentos de curso e forças de retenção

Aplicações industriais

• Automação industrial: mecanismos de bloqueio, sistemas de triagem e manuseio, atuadores robóticos, intertravamentos de segurança
• Controle de acesso: fechaduras eletrônicas para portas e armários
• Máquinas de venda e equipamentos de dispensação
• Dispositivos médicos e instrumentos portáteis
• Sistemas automotivos: fechaduras eletrônicas, mecanismos de assento ou transmissão
• Válvulas e equipamentos de controle de fluidos, dispositivos IoT e equipamentos com bateria

Vantagens

• Redução do consumo de energia (alimentação apenas durante a comutação)
• Não requer corrente de sustentação
• Temperatura de operação mais baixa e maior vida útil
• Posicionamento preciso e operação silenciosa

Desvantagens

• Projeto mais complexo e custo geralmente maior do que solenóides não traváveis
• Requer circuitos de controle por pulso (inversão de polaridade ou bobina dupla) em muitos projetos
• A força de retenção depende do design do ímã/trava e pode ser limitada para cargas muito elevadas
• Pode ser afetado por campos magnéticos externos fortes ou choques mecânicos se não estiver protegido

Resolução de problemas

• Verificar tensão de alimentação e características do pulso
• Inspecionar fiação, conectores e soldas
• Medir resistência da bobina e verificar circuitos abertos/curtos
• Verificar bloqueio mecânico, contaminação ou corrosão
• Confirmar integridade da trava e duração correta do pulso
• Avaliar o ciclo de trabalho para evitar superaquecimento por operação contínua excessiva

Como selecionar

• Especificar forças de retenção e forças push/pull requeridas
• Confirmar o comprimento de curso necessário (3–5 mm típico para este modelo)
• Escolher tensão de operação (DC 12V ou DC 24V) e corrente admissível
• Definir ciclo de serviço, frequência de comutação e tempo de resposta necessários
• Verificar dimensões de montagem, proteção ambiental e faixa de temperatura de operação
• Realizar testes de protótipo para validar força, durabilidade e comportamento elétrico

Especificações técnicas

• Marca: Weilong Technology
• Modelo: WL0735B
• Tensão nominal: DC 12V ou DC 24V
• Potência nominal: 9 W
• Modo de trabalho: Push–Pull (travamento)
• Força de retenção: 500 Gf
• Força push/pull: 120 Gf
• Curso: personalizável, 3–5 mm
• Corrente: 0,75 A
• Material: carcaça em aço carbono
• Comprimento do fio: 200 mm
• Estilo de instalação: montagem com orifícios para parafusos
• Tolerância dimensional: ±0,1 mm
• À prova d'água: não especificado
• Classe de isolamento: B
• Teste Hi‑Pot: AC 600V 50/60Hz 2s
• Força de retenção sem excitação: 0
• Temperatura de trabalho: -10°C a 100°C
• Ciclo de serviço: 1–100%
• Vida útil: ~100.000 ciclos
• Condições de pagamento: TT ou LC à vista
• Pedido de amostra: Sim
• Garantia: 1 ano
• MOQ: 500 pcs
• Capacidade de fornecimento: 5.000 pcs por semana
• Prazo de entrega: 40 dias
• Porto de embarque: Shenzhen
