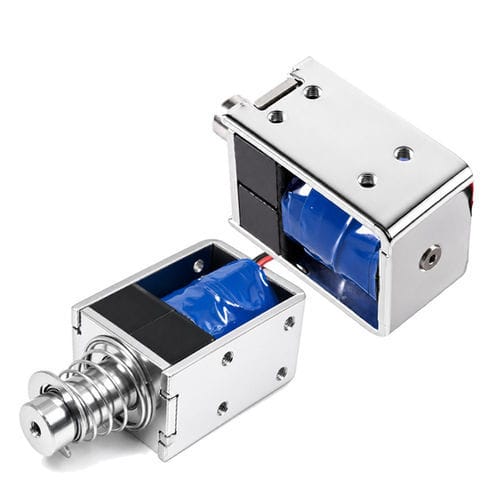

Eletroímã de retenção WL1037

de travamentode manutenção automáticaminiatura

Visão geral do produto
O WL1037 é um solenóide DC de travamento (bistável) tipo push-pull, concebido para aplicações de travamento e retenção onde a alimentação contínua é indesejada. Travamento por ímãs permanentes; requer pulsos DC curtos apenas para mudar de estado, sendo adequado a sistemas alimentados por bateria e de baixo consumo.

Principais características

• Operação bistável em duas posições: mantém a posição sem corrente contínua.
• Atuação por pulso: comutação em milissegundos; baixo consumo em retenção.
• Disponível em configurações de bobina única (requer inversão de polaridade) ou bobina dupla.
• Design compacto com boa relação força/tamanho.
• Caixas opcionais: aberto, tubular (resistente à humidade) ou totalmente vedado (IP65/IP67 disponíveis).

Detalhes do produto

• Brand: Weilong Technology
• Modelo: WL1037
• Tensão nominal: DC 24.0 V (outras: 3V, 5V, 12V, 48V)
• Potência nominal: 12,3 W
• Modo de trabalho: Push-Pull
• Força de retenção: 2,6 N (típ.)
• Curso: 10 mm (personalizável 2–15 mm)
• Tempo de reset: 0,2 s
• Vida útil: ~500.000 ciclos
• Classe de isolamento: B; Hi-Pot: AC 600V 2s
• Comprimento do fio: 200 mm; Instalação: parafuso
• Temp. de operação: -10°C a 100°C
• Ciclo de serviço: depende do modelo (pulso/intermitente recomendado)
• Certificações: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Capacidade: 5000 pcs/semana; Prazo: ~30 dias desde Shenzhen

Mecanismo
O solenóide utiliza ímãs permanentes para manter o êmbolo na posição estendida ou retraída. Um curto pulso DC com polaridade controlada (ou ativação da bobina oposta) vence o travamento magnético e desloca o êmbolo; após o pulso, o fluxo magnético permanente mantém o êmbolo sem corrente.

Vantagens

• Muito baixo consumo em estado de retenção — ideal para equipamentos alimentados por bateria.
• Ausência de aquecimento em repouso, aumentando a fiabilidade.
• Mantém o último estado em caso de falha de alimentação (fail-last).
• Forma compacta com alta força relativa ao tamanho.

Limitações

• Requer inversão de polaridade no acionamento (bobina única com H-bridge) ou driver de dupla bobina.
• Sem retorno de segurança intrínseco — é necessário mecanismo adicional para comportamento fail-safe.
• Duração do pulso crítica: pulso insuficiente pode não travar; pulso excessivo pode sobreaquecer a bobina.
• Custo superior aos solenóides básicos devido a ímãs e montagem de precisão.

Aplicações

• Fechaduras eletrônicas, controlo de acesso e travamento de armários.
• Dispositivos alimentados por bateria: contadores, instrumentos portáteis, comandos remotos.
• Máquinas de venda, distribuidores automáticos e sistemas de emissão de bilhetes.
• Automação industrial: comportas, desviadores, válvulas piloto onde operação contínua é impraticável.
• Contactos e mecanismos de travamento automotivos que exigem baixa corrente de retenção.

Resumo de resolução de problemas

• Verificações elétricas: confirmar tensão de entrada, amplitude/duração e polaridade dos pulsos; continuidade e isolamento da bobina.
• Verificações mecânicas: limpar o alojamento do êmbolo, verificar alinhamento e folga, inspecionar molas.
• Falhas de travamento: pulso de set/reset fraco ou ausente, ímãs desmagnetizados, êmbolo preso — corrigir acionamento, limpar/alinhar ou substituir componentes.

Especificações técnicas (valores chave)

• Brand: Weilong Technology
• Modelo: WL1037
• Tensão nominal: DC 24.0 V
• Potência: 12,3 W
• Tipo: Push-Pull
• Força de retenção: 2,6 N
• Curso: 10 mm (personalizável)
• Tempo de reset: 0,2 s
• Vida útil: 500.000 ciclos
• Certificações: CE, RoHS, ISO9001
• Comprimento do fio: 200 mm; Instalação: parafuso; Tolerância: ±0,1 mm
• Proteção: por padrão nenhuma (variantes tubulares/seladas disponíveis)
• Temp. de operação: -10°C a 100°C; Classe de isolamento: B; Hi-Pot: AC 600V 2s
• MOQ: 1000 pcs; Capacidade: 5000 pcs/semana; Prazo: ~30 dias; Porto: Shenzhen
