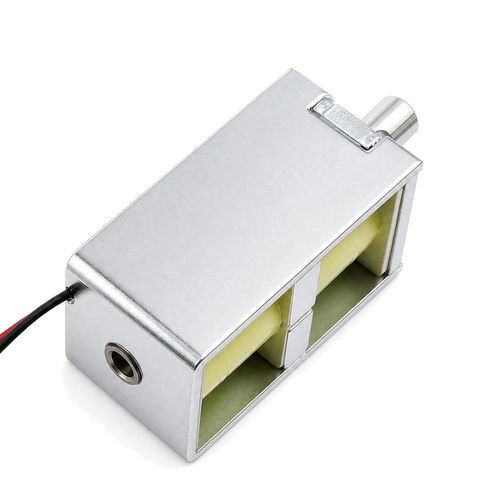

Eletroímã de retenção WL1253

de manutenção automáticasob medidapara porta

Visão geral do produto
O WL1253 é um eletroímã linear de travamento (bistável) que mantém a posição do êmbolo (estendido/retraído) sem consumo contínuo de energia, graças a um íman permanente que trava mecanicamente a posição. Um pulso curto de polaridade alterna o estado; não há consumo quando está travado, tornando-o adequado para dispositivos alimentados por bateria e aplicações de baixa energia em espera.

Descrição funcional principal
O WL1253 é composto por bobina, íman permanente, êmbolo e carcaça. Um pulso DC breve com polaridade adequada inverte ou reforça o campo magnético para mover o êmbolo; o íman permanente mantém a nova posição sem energia adicional. Curso típico: 6 mm (personalizável). Tensões comuns de operação: até 36 V DC conforme o modelo.

Princípio de funcionamento
O dispositivo combina um eletroímã e um íman permanente. O íman permanente fornece a força de retenção em posição estendida ou retraída sem alimentação. Aplicar um pulso DC com polaridade correta gera um campo transitório que anula ou reforça o campo permanente, movendo o êmbolo para a outra posição estável. Após o pulso, o êmbolo permanece travado pelo íman permanente até o próximo pulso de polaridade oposta.

Características principais

• Operação bistável: duas posições estáveis com consumo zero enquanto travado.
• Redução de aquecimento devido ao funcionamento por pulsos; adequado para atuação intermitente.
• Alta força de retenção em relação ao tamanho, graças ao íman permanente interno.
• Resposta rápida e design compacto; disponível com blindagem magnética.
• Operação típica por pulsos curtos (ex.: 20–100 ms); tensão recomendada até DC 36 V para o WL1253.

Como evitar erros comuns de projeto

• Modo de potência constante: não operar continuamente. Limitar duração do pulso (20–100 ms) para evitar superaquecimento da bobina.
• Polaridade incorreta: usar H-bridge ou driver bidirecional; transistor de sentido único não inverte polaridade.
• EMF reverso: incluir diodos flyback ou diodos Zener para absorver picos ao final do pulso.
• Sobrecarga: não exceder a força de retenção; implementar batentes mecânicos.
• Fonte fraca: assegurar que a fonte consiga fornecer corrente de inrush/pulso (até 1–2 A a 12 V típico).
• Ambiente ferromagnético: evitar peças de aço/ferro próximas que desviem fluxo; preferir fixações não ferrosas.
• Desmagnetização: evitar temperaturas extremas ou pulsos incorretos repetidos que possam enfraquecer o íman permanente.

Ficha técnica (extrato)

• Brand: Weilong Technology
• Model Number: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Model: Push-Pull Type
• Holding Force: 3000 GF
• Stroke (mm): 6 mm (personalizável)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (non-IP rated)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Pushing Force: 600 GF
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
