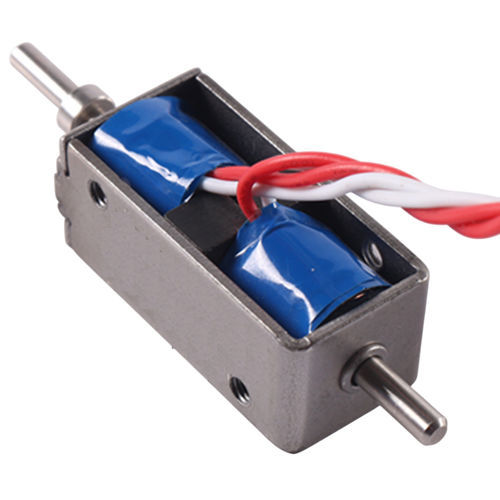

Eletroímã de retenção WL 0735

de manutenção automáticacompactobiestável

Visão geral
Os eletroímãs de travamento magnético são solenoides lineares de estrutura aberta que incorporam ímãs permanentes para manter o êmbolo na posição sem alimentação contínua. São indicados para aplicações de baixo consumo, alimentadas por bateria ou remotas, que exigem manutenção de posição com dissipação térmica mínima.

Características da unidade
O funcionamento é bistável: um pulso de acionamento move o êmbolo e o ímã permanente o mantém mecanicamente sem corrente. O WL 0735 é uma unidade open-frame tipo pull/push adequada para integração em dispositivos compactos; personalização da extremidade do êmbolo, terminais e furos de montagem disponível conforme MOQ.

Ficha técnica (resumo)
Brand: Weilong Technology
Model Number: WL 0735
Rated Voltage (V): DC 12V or DC 24V
Rated Power (W): 14 W
Work Model: Pull Push Type
Holding Force (N): 2 N
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 200,000 cycles
Certifications: CE, ROHS, ISO9001
Material: Carbon steel housing
Lead Wire Length (mm): 200
Install Style: mounted screw hole for easy set up
Dimension Tolerance: +/- 0.1 mm
Water-proof: none (no IP rating specified)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0 N
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
MOQ: 500 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 days
Port of Loading: Shenzhen
Warranty: 1 year

Aplicações

• Fechaduras inteligentes e controlo de acesso: fechaduras eletrônicas, armários, cacifos de encomendas, fechaduras hoteleiras, portas de máquinas vending — escolhidos por baixo consumo em espera e retenção em falha de energia.
• Automação industrial: travamento de posição, sistemas de triagem/distribuição, intertravamentos de segurança, atuadores de retenção mecânica — mantém posição sem corrente contínua.
• Sistemas automotivos: travas de tampa de combustível, bloqueio de porta de carregamento VE, travamento de assentos/mecanismos — economia de bateria e baixa geração de calor.
• Dispositivos médicos: equipamentos de diagnóstico portáteis, dispensadores de medicamentos, armários médicos — adequado para dispositivos alimentados por bateria.
• IoT & casa inteligente: caixas de correio inteligentes, armários automáticos, gavetas automáticas, sistemas de bloqueio de eletrodomésticos — economia de energia e comutação silenciosa.
• Sistemas de pagamento & vending: máquinas de bilhetes, equipamentos a moedas, módulos de bloqueio POS, mecanismos ATM — mantém o estado sem eletricidade contínua.
• Energia & utilidades: medidores inteligentes, travamento de disjuntores, comutadores remotos, relés para sistemas solares/bateria — reduz consumo a longo prazo.

Vantagens e desvantagens

• Vantagens: consumo de retenção zero, baixa dissipação de calor, longa vida útil, resposta rápida, operação bistável adequada para equipamentos alimentados por bateria.
• Desvantagens: requer controlo por pulsos ou inversão de polaridade para mudar de estado, sensibilidade à polaridade, eletrónica de controlo mais complexa, custo inicial maior versus solenoides padrão.

Notas adicionais
Projetado para personalização OEM de força, curso, voltagem, tamanho, opções de montagem, extremidade do êmbolo, terminais e furos de fixação conforme MOQ. A operação de travamento normalmente usa pulsos curtos (ex.: 20–200 ms) e pode exigir circuitaria de acionamento (H-bridge ou inversão de polaridade) dependendo do tipo de travamento.

Especificações técnicas

• Model: WL 0735
• Brand: Weilong Technology
• Rated Voltage: DC 12V or DC 24V
• Rated Power: 14 W
• Work Model: Pull Push Type
• Holding Force: 2 N
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Installation: mounted with screw holes
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: none (no IP rating)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• MOQ: 500 pcs
• Supply Ability: 5000 pcs/week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
• Warranty: 1 year
