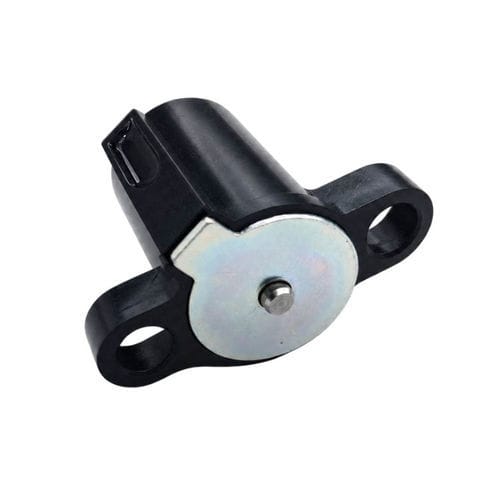

Eletroímã de retenção WL2334

linearde travamentode travamento

Visão geral
Os eletroímãs tubulares com travamento são atuadores eletromagnéticos compactos que fornecem movimento linear com um mecanismo bistável (travamento). Eles mantêm a posição após a atuação sem energia contínua, reduzindo o consumo de energia e o aquecimento. A construção típica inclui carcaça tubular, bobina de precisão, conjunto de êmbolo, ímã permanente opcional, mecanismo de retorno e recursos de montagem. Usos comuns: controle de acesso, fechaduras inteligentes, máquinas de venda automática, automação industrial, equipamentos médicos e dispositivos de segurança.

Características

• Construção tubular compacta para alta eficiência magnética.
• Baixo consumo de energia: energia apenas durante a comutação graças ao travamento magnético/mecânico.
• Retenção confiável com operação silenciosa.
• Disponível em várias tensões, cursos e forças de retenção para diferentes aplicações.
• Projeto durável com opções de montagem simples.

Aplicações

• Fechaduras inteligentes para portas, fechaduras de armários e dispositivos de segurança para hotéis (soluções alimentadas por bateria).
• Mecanismos de bloqueio e dispensação em máquinas de venda automática.
• Automação industrial: acionamento, posicionamento e intertravamentos.
• Dispositivos médicos e armários automáticos que exigem pequeno porte e baixo ruído.
• Ações automotivas (portas de abastecimento, mecanismos de segurança), equipamentos de telecomunicações, sistemas bancários e armários.

Vantagens e desvantagens

• Vantagens: eficiência energética (sem corrente contínua para manter o estado), resposta rápida, operação silenciosa, tamanho compacto, ampla gama de tensões/cursos/forças, longa vida útil.
• Desvantagens: estrutura interna mais complexa que os tipos push-pull básicos (custo potencialmente maior), sensibilidade a alimentação instável, degradação do ímã permanente em altas temperaturas, curso geralmente mais curto que alguns atuadores motorizados.

Solução de problemas e manutenção

• Verifique se a tensão de alimentação corresponde ao valor nominal para garantir travamento/liberação corretos.
• Inspecione fiação e conectores quanto a folgas, danos ou corrosão.
• Verifique o controlador e os fusíveis se o solenóide não atuar.
• Limpe a carcaça tubular e a área do êmbolo de poeira ou detritos se o movimento estiver preso ou lento.
• Fique atento ao superaquecimento devido a carga excessiva, tensão incorreta ou ventilação inadequada para evitar danos ao isolamento da bobina.
• Baixa força de travamento pode indicar degradação magnética; ruído ou vibração pode ser causado por montagem solta ou peças desgastadas.

Como selecionar
Selecione um eletroímã tubular de travamento avaliando a tensão de operação requerida, força de retenção (com margem de segurança), comprimento de curso (otimizar para força), ciclo de trabalho (intermitente vs contínuo), condições ambientais (temperatura, umidade, necessidade de impermeabilização), velocidade de resposta, ciclos de vida esperados, restrições de montagem e quaisquer necessidades de êmbolo ou fixação personalizados.

Tubular com trava vs Estrutura com trava — Diferenças principais
Projeto e circuito magnético: tubular (tubo de aço fechado) oferece maior eficiência magnética e densidade de força; estrutura (C/D) é aberta e menos eficiente magneticamente. Tipos tubulares geralmente fornecem melhor proteção ambiental, maior resistência a choque/vibração e maior vida útil, enquanto tipos em estrutura são mais econômicos para produção em grande volume e ambientes limpos.

Resumo da ficha técnica
Visão técnica, notas operacionais, aplicações, características, orientações de solução de problemas e recomendações de seleção para o WL2334 estão incluídas. Uma ficha técnica apresenta tensões nominais, potência, forças e detalhes de produção/fornecimento.

Perguntas frequentes (seleção)

• P: O que é um eletroímã tubular com travamento? R: Um atuador eletromagnético que usa travamento magnético ou mecânico para manter a posição sem alimentação contínua.
• P: Como economiza energia? R: A energia é consumida apenas durante a mudança de posição; o êmbolo permanece travado sem corrente.
• P: Quais tensões estão disponíveis? R: Tensões comuns: 6V DC, 12V DC, 24V, 48V e 89V DC; tensões personalizadas disponíveis.
• P: Podem ser usados continuamente? R: Destinam-se principalmente a serviço intermitente; operação contínua pode causar superaquecimento.

Especificações técnicas

• Brand: Weilong Technology
• Model Number: WL2334
• Rated Voltage (V): DC 12V, 24V, 48V to 89V
• Rated Power (W): 7 - 14.4 W
• Work Model: Pull-Push Type
• Holding Force: 5 N (push force: 200 gf)
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: mounted with screw hole for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1 - 100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
